Name: آلة ثني الألواح الهيدروليكية WC67K 100T 3200 CNC ، بندر هيدروليكي
Brand: Anhui YUANJING Machine Company
SKU: WC67K-100T / 3200
Price: 16,000.00 USD
Availability: InStock

منزل المنتجات الفرامل الهيدروليكية الصحافة CNC

آلة ثني الألواح الهيدروليكية WC67K 100T 3200 CNC ، بندر هيدروليكي

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUAN
إصدار الشهادات:	CE,ISO,UV
رقم الموديل:	WC67K-100T / 3200

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	14000-18000USD
تفاصيل التغليف:	صندوق خشبي
وقت التسليم:	25 يوما
شروط الدفع:	T / T ، L / C.
القدرة على العرض:	50 مجموعة

اتصل

مفصلة وصف المنتج

نموذج أداة الآلة:	WC67K-100T / 3200	الضغط الاسمي:	1000 كيلو نيوتن
طول الانحناء:	3200 ملم	حلق:	320 ملم
افتتاح ماكس:	400 مم	انزلاق السكتة الدماغية:	200 ملم
إبراز:	آلة ثني الألواح الهيدروليكية 100T CNC , آلة ثني الألواح الهيدروليكية 3200 CNC , آلة الثني الهيدروليكية CNC

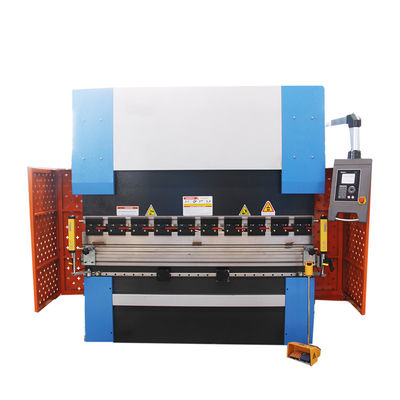

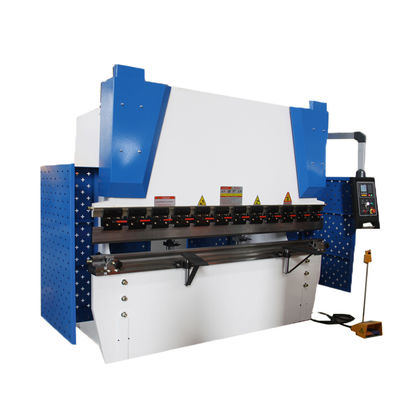

ماكينة ثني الألواح الهيدروليكية WC67K-100T / 3200 CNC

هيكل منزلق العمل
1. تعتمد الآلة تحكمًا هيدروليكيًا وكهربائيًا ، ويمكن تعديل شوط الانزلاق حسب الرغبة ، وله مواصفات العمل مثل التقريب ، شبه التلقائي ، الأوتوماتيكي ، إلخ.
2. تصميم آلة ثني متحركة ، أسطوانات زيت مزدوجة تعمل في نفس الوقت ، عملية متوازنة ، مريحة وآمنة (محرك سيرفو يضبط شوط أسطوانة المحور Y ، مزود بنظام DA41 وبرمجة الزاوية).
3. في الجزء السفلي من النقطة الميتة عند عمل الصقل ، لضمان دقة الشغل.
4. في ظل ظروف المعايير الوطنية ذات الصلة ، دقة زاوية الانحناء تزيد أو تقل عن 45 درجة (معيار JB / t22572-2011)
5. مع وظيفة التحكم في الهبوط البطيء ، يمكن للمشغل التحكم بشكل أفضل في قطعة العمل.

النظام الهيدروليكي
1. يمكن للنظام الهيدروليكي (Bosch rexroth ، ألمانيا) تحقيق إجراءات الانزلاق السريع للأسفل ، والانزلاق البطيء للأسفل ، والانحناء السريع لسرعة العمل ، والرجوع السريع لأعلى ، والتوقف السريع للانزلاق في عملية النزول.
2. تم اعتماد مضخة التروس SUNNY لمضخة الزيت ، والتي يمكنها تحمل الضغط العالي والضوضاء المنخفضة.
3. يعتمد خط أنابيب النفط على الجمع بين وصلة الحربة الألمانية وأنبوب المسحوب البارد المجلفن ، ولا تحتاج حلقة الختم إلى الاستبدال للتغلب على ظاهرة تسرب الزيت.
4. تم اختيار شركة NOK اليابانية لتكون حلقة الختم ، مع أداء الختم الجيد ، والعمل الموثوق به وعمر الخدمة الطويل.
5. يمكن للآلة أن تعمل بشكل مستمر تحت الحمل المقدر ، والنظام الهيدروليكي لا يوجد لديه تسرب وهو مستقر بشكل مستمر وبدقة عالية.

التحكم في تزامن المنزلق
إن تزامن السكتة الدماغية لآلة الانحناء ، واستخدام آلية المزامنة الميكانيكية والهيدروليكية ، والبنية البسيطة ، والمستقرة والموثوقة ، مع دقة التزامن المطلوبة للآلة ، لا تحتاج عمومًا إلى صيانة منتظمة للحفاظ على الاستخدام طويل الأجل.

بعد التوقف
1. يقود محرك سيرفو تعديل التجنيب الخلفي.
2. يتم وضع المسمار اللولبي الخلفي بمسمار كروي دقيق ومدعوم بقضيب توجيه خطي عالي الدقة.
3.H نوع محرك متزامن حزام متزامن ، دقة نقل عالية ، ضوضاء منخفضة.
4. استخدم إصبع إيقاف الضبط الدقيق القابل للتعديل لأعلى ولأسفل بدقة أعلى ، وحركه يسارًا ويمينًا عبر سكة التوجيه الخطية المزدوجة على العارضة ، مما يضمن دقة تحرك إصبع التوقف إلى أي جزء من اليسار واليمين.

نظام DA41

يعتمد نظام التحكم نظام التحكم DA41S الخاص بشركة DELEM بهولندا ، ومميزاته الفنية كالتالي:
1. المحور X ، التحكم في المحرك المؤازر للتوقف الخلفي ، دقة التحكم 0.1 مم
2. المحور Y ، الانحناء زاوية التحكم في محرك سيرفو ، دقة التحكم 0.01mm
3. حساب عمق المحور ص
4. عد وقت تشغيل الجهاز
５.عدد السكتات الدماغية
6. إيقاف تشغيل وظيفة الذاكرة
7.100 مساحة تخزين برنامج ، كل برنامج به 25 خطوة عمل
8. الوصول السريع إلى الصفحة السطحية ، إلى حد كبير مشغلي الآلة المريحة
9. لها وظيفة التحكم في هروب المواد وإعداد معلمات القالب
10. شاشة الكريستال السائل عالية الوضوح LCD ، وتصميم لوحة الموضة ، واجهة عملية ودية
11. مفهوم تصميم مفتاح الاختصار الفريد ، برمجة واختيار القالب ، برمجة عملية الانحناء والتعديل

العوامل:

نموذج أداة الآلة		WC67K-100T / 3200
الضغط الاسمي		1000 كيلو نيوتن
طول الانحناء ،		3200 ملم
المسافة بين الأعمدة		2600 مم
عمق الحلق والفم		320 مم
أقصى ارتفاع للفتح		400 ملم
أقصى ضغط للنظام		25الآلام والكروب الذهنية
دقة حركة المنزلق	دقة تحديد الموقع	±0.05 مم
دقة حركة المنزلق	دقة تحديد المواقع المتكررة	±0.02 مم
قوة المحرك الرئيسية	قوة	7.5 كيلو واط
قوة المحرك الرئيسية	سرعة	1500r / دقيقة
CNCنظام	نموذج	DA41S
مضخة وقود	نموذج	NB3-16
دقة الانحناء	زاوية	±1°
دقة الانحناء	استقامة	±0.7 مم / م
