مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUAN |
إصدار الشهادات: | CE,ISO,UV |
رقم الموديل: | 6020 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | 10000USD-95000USD |
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | 25 يوما |
شروط الدفع: | ويسترن يونيون ، L / C ، D / A ، D / P ، T / T ، MoneyGram |
القدرة على العرض: | 50 مجموعة |
اسم: | آلات قطع أنبوب الليزر الأوتوماتيكية | طول الأنابيب: | 300-6500 ملم |
---|---|---|---|
أقصى وزن التحميل: | 1500 كجم | قطر دائرة الانبوب: | 20-200 ملم |
X محور المسافة: | 6520 ملم | ص محور المسافة: | 350 ملم |
تسليط الضوء: | آلة القطع CNC 4KW,آلة القطع CNC 1500 كجم,آلة القطع بالليزر للأنبوب المعدني 6000 مم |

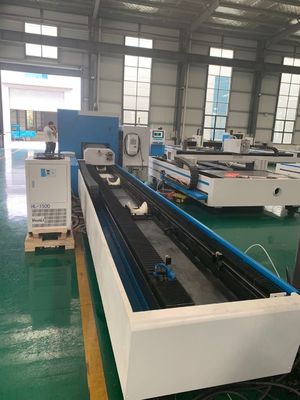

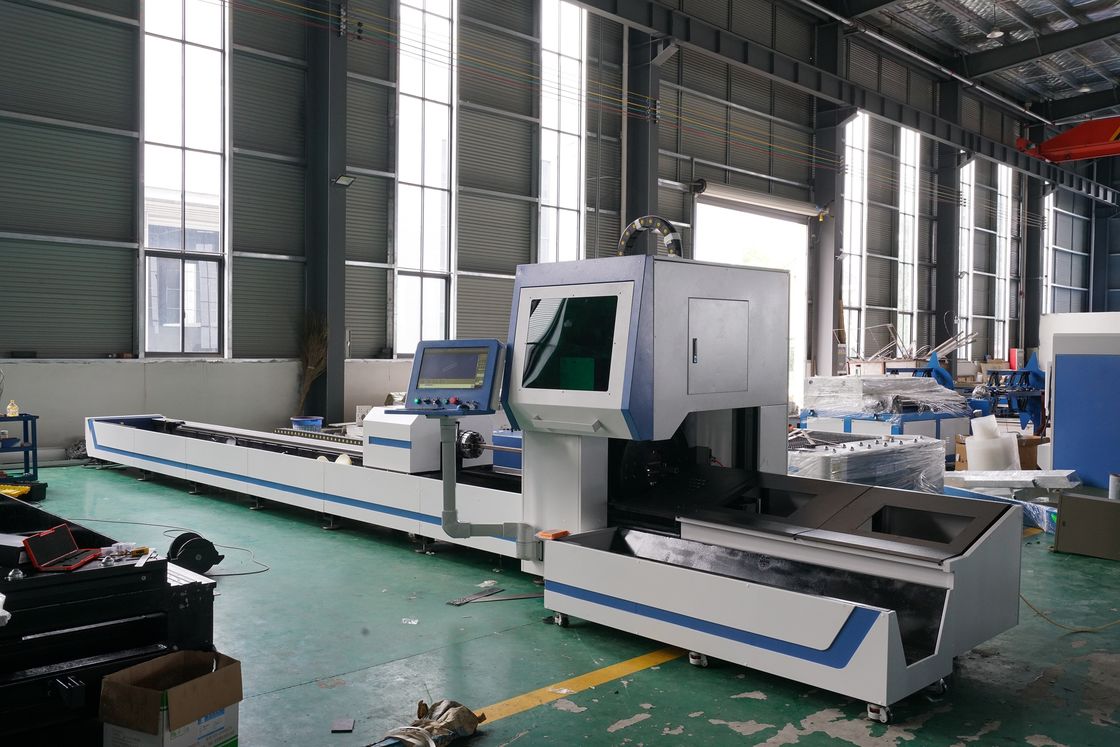

آلة قطع الأنبوب المعدني بالليزر CNC طول الأنبوب 6000 مم طاقة الليزر 4KW
تم تصميم قطع الأنبوب بالليزر خصيصًا للشركات التي تهتم بجودة عالية وقطع الأنبوب. يتطلب التحميل والتفريغ التلقائي الكامل جهدًا أقل وتوفيرًا للوقت للمشغل ، ويمكن أن يقطع الخطوط المتقاطعة للعمود في نهاية الأنبوب الفرعي ، ويلبي الطرد المركزي و غير الطرد المركزي.
*تحكم سهل الاستخدام FSCUT 5000 TwinCAT CNC
* خصائص فريدة:
* أقصى سرعة لتحديد المواقع في وقت واحد: 120 م / دقيقة.
* سرعة التسارع: 13 م / ث 2 (1.2 ج).
* يمكن لـ CNC و CAM حساب أقسام ملف تعريف معقدة
* كفاءة الطاقة: انخفاض كبير في استهلاك الطاقة.
* مرنان IPG.انتاج الطاقة من 1000 واط الى 6000 واط
* رأس القطع السويسري RayTools AG المتقدم (مع انفجار الهواء المتقاطع).
* نطاق معالجة الأنابيب φ8-440mm اختياري
* التكنولوجيا الحاصلة على براءة اختراع للمواد ذات الثلاثة ظرف والذيل الصفري استخدام عالي للمواد الخام.
* نظام تبادل الغازات ذو الضغط العالي إلى المنخفض الفعال.
* وظيفة حساب تكلفة الوحدة والوقت التلقائي.
* اتصال الشبكة من الخارج.
* شفاط الدخان (مشمول في سلسلة الموديلات).
* يضمن الشكل "L" للجهاز المرونة الكاملة لمعالجة القناة المستديرة والمربعة والمستطيلة "C" / "H" / "I" ، و
زاوية.
جسم الآلة:
سرير الإطارات الفولاذية يعتمد اللحام الهيكل ، المعالجة الخشنة بعد التلدين ، ثم معالجة شيخوخة الاهتزاز ، ثم الانتهاء ، يمكن أن تقضي تمامًا على إجهاد اللحام والتشغيل الآلي ، والصلابة الجيدة ، والدقة العالية ، ويمكن أن تحافظ على الاستخدام لفترة طويلة دون تشوه.
الكتل والمخالب:
يتحرك ظرفان دواران عاليان الجودة مع دوران متزامن ، مما يضمن تثبيت الأنبوب بشكل أكثر ثباتًا.إنه يقلل اهتزاز الأنبوب إلى الحد الأدنى ، مع ضمان قوي للدقة العالية في شكل الأنبوب المعقد.مناسب لقطع الأنبوب مع قطر يتراوح من Ø20mm إلى Ø320mm.
الكتل الأمامية:

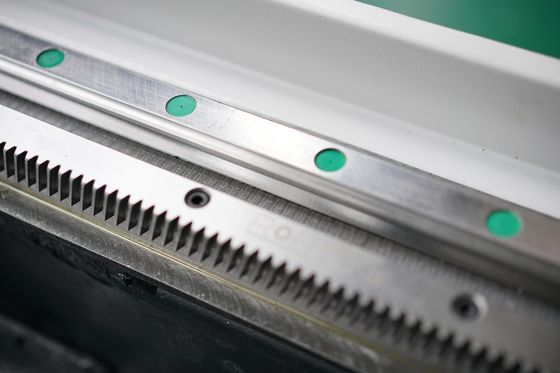

يعتمد كل من المحور الخطي X ، Y ، Z ومحور الدوران A ، B على محرك سيرفو كبير مستورد ، دقة عالية ، سرعة عالية ، عزم دوران كبير ، قصور ذاتي كبير ، أداء مستقر ودائم ، مما يضمن السرعة العالية والتسريع للآلة بأكملها .
الكتل المتوسطة:
ثلاثة ظرف في الوقت الحقيقي للحفاظ على الأنبوب قبل وبعد تثبيت ثلاث نقاط ، وقطع سرعة تشغيل الزمان والمكان يمكن أن يحقق أقصى قدر من القطع المستقر ، وكفاءة القطع النسبية لتكون عالية.
الكتل الخلفية:
البحث والتطوير المستقل للظرف ذو الختم الجيد وخصائص الحركة ، يمكن أن يحمل أنبوبًا مربعًا ، وأنبوبًا دائريًا ، وأنبوب بيضاوي الشكل ، وأنبوب مسطح ، وأنبوب مثلث ، وشعاع I ومواد أخرى.
العوامل:
معلمات نظام المعدات | ||
تنسيق المعالجة | المعايير الفنية | ملاحظة |
نطاق معالجة الأنابيب | أنبوب دائري: Ø 10mm- Ø 200mm الأنبوب المربع: □ 10mm- □ 145mm أنبوب مستطيل: 100 * 180 مم |
|
زاوية الأخدود بالقطع | رأس القطع المائل ثلاثي الأبعاد خماسي المحاور بزاوية ± 60 | |
أقصى طول للقطع | 6100 ملم | |
حركة المحور ص | 350 ملم | |
خط سير الرحلة أ ، ب | دوران غير محدود | |
حركة المحور Z | 240 ملم | |
X ، Y محور تحديد المواقع | ± 0.03 مم / م | |
المحور X ، Y كرر | ± 0.03 مم | |
سرعة المحور X فارغة | 140 م / دقيقة | |
السرعة القصوى للمحور أ ، ب ، ج | 120 دورة في الدقيقة | |
طول الطمس | 3000≤ مم | |
التسريع | 1.2 جرام | |
أقصى حمولة لأنبوب واحد | 1500 كجم | |
طول التحميل | 300-6500 ملم | |
طول الذيل | 0≥ مم | |
حجم المظهر | 12500 مم * 2500 مم * 2500 مم |
