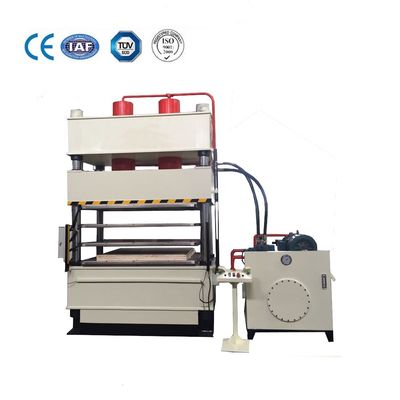

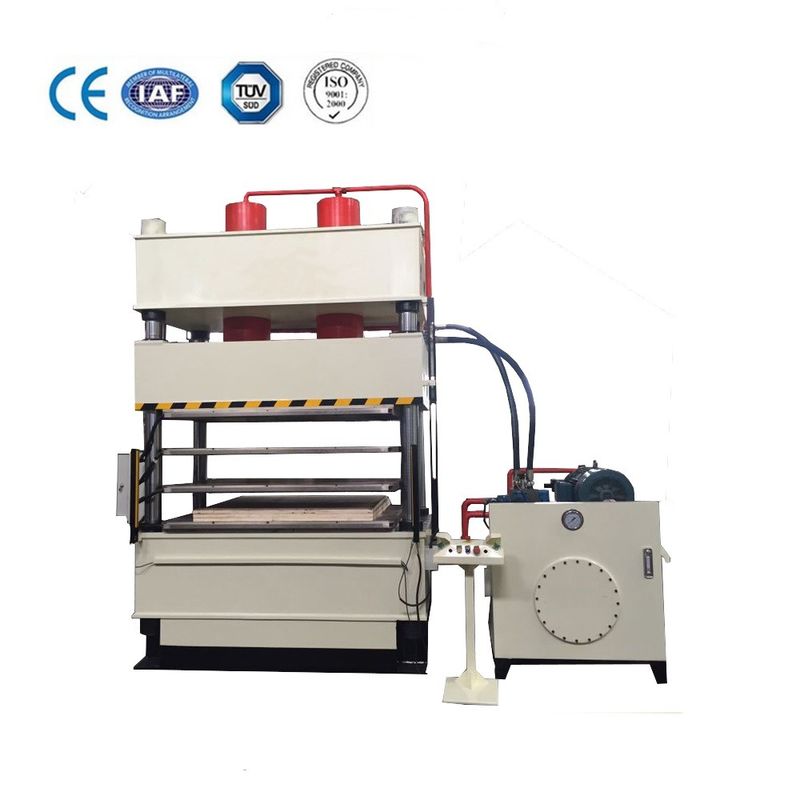

PLC معدن مسحوق تشكيل مكبس هيدروليكي مسحوق ميتالورجيا مكبس هيدروليكي 500 طن

مسحوق المعادن تشكيل الصحافة الهيدروليكية مسحوق تعدين الصحافة الهيدروليكية

مكبس هيدروليكي مسحوق ميتالورجيا يسمى أيضًا مكبس هيدروليكي لتشكيل المسحوق الجاف.هذه السلسلة من المكابس الهيدروليكية بشكل أساسي هيدروليكية ، مع تشكيل سريع ، واستهلاك منخفض للطاقة ، وهيكل منتج موحد ، وقوة جيدة.

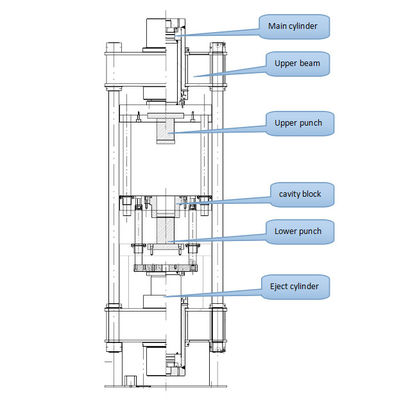

إطار القالب

1) قاعدة القالب مصنوعة بشكل أساسي من فولاذ 40Cr و 45 # عن طريق الحدادة ، الدوران والطحن الدقيق لضمان الفولاذ الكافي والدقة المطابقة.يعتمد سطح التوجيه على تمايز المواد لحماية السطح من التآكل ، مثل جلبة التوجيه النحاسية.مع كر.

2) الجزء العلوي للقالب من إطار القالب عبارة عن ثقب علوي واحد ، ويتم تثبيت المثقاب العلوي مباشرة على شريحة التثقيب العلوية ؛يتم إصلاح القالب الأنثوي في القالب السلبي ، ويتم إجراء كل من قمع الطفو النشط وقمع التعويم القسري في عملية الضغط.اختيار تعسفي ، "المسحوق" ، قمع الطفو ، تأخير الضغط ، تأخير تخفيف الضغط ، إلخ ، يمكن تحقيقها عند الضغط.عند تحريك المسحوق ، يتم تعويم القوالب السالبة العائمة العلوية والسفلية بشكل متزامن مع المثقاب العلوي.

3) تتميز طريقة إزالة القوالب بإزالة القوالب العامة والحماية من أجل الاختيار ؛القالب الأنثوي والقالب السفلي لهما عملية إزالة القوالب في وقت واحد ويتم سحب القالب الأنثوي لأسفل لتحرير القالب مباشرة ، كما أن تحرير القالب النشط للقالب الأنثوي مفيد لحماية المنتج بشكل أفضل من التلف بسهولة.

4) إرتفاع التغذية ، إرتفاع ضغط المنتج وموضع إزالة القوالب يستخدمان مستشعر الإزاحة لكشف الموضع ودقة التحكم في برنامج PLC ، ومع حد الجهاز الميكانيكي.

5) يتم تثبيت مادة مركبة غير معدنية في الوصلة بين اللوح العائم وكتلة التجويف لإطار القالب ، ويتم عزل المادة غير المعدنية المركبة في حذاء التغذية وقادوس التخزين ، وجميع الأجزاء المعدنية تكون لا تتلامس مع مسحوق المواد الخام.

نظام التغذية

1 نظام التغذية سيحتوي على 6 قواديس ، وكل قادوس سيحمل مواد خام مختلفة.

2. يمكن تدوير القادوس ، وله ختم جيد.

3. التحميل التلقائي للمواد الخام ، كل 5-10 ضربات.

4. يمكن ضبط كمية عمل هوبر على HMI ، 1 ، 2 ، 3 ... 10 ، بالعمل معًا.

5 سيتم تثبيت ستة قواديس كبيرة على الجزء العلوي من الماكينة ، ويمكن لكل قادوس تحميل 15 كجم من المسحوق.

عمود

أعمدة التوجيه (الأعمدة) سوف تكون مصنوعة من الفولاذ المشكل بالحرارة C45 وبسمك طلاء الكروم الصلب 0.08mm.والقيام بمعالجة التقسية والتلطيف.

معايير التصنيع

الجسم الرئيسي

يعتمد تصميم الماكينة بأكملها على تصميم الكمبيوتر الأمثل والتحليل بعنصر محدود.قوة وصلابة المعدات جيدة ، والمظهر جيد.جميع الأجزاء الملحومة من جسم الآلة ملحومة بواسطة صفيحة فولاذية Q345B مطحنة فولاذية عالية الجودة ، ملحومة بثاني أكسيد الكربون لضمان جودة اللحام.

اسطوانة
