شركة Anhui YUANJING Machine
المبيعات والدعم الفنى:
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUAN |
| إصدار الشهادات: | CE,ISO,UV |
| رقم الموديل: | SB63NC |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 9000-16000USD |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 50 مجموعة |
| نظام التحكم: | وحدة NC | قدرة الانحناء القصوى: | Φ63x3mm |
|---|---|---|---|
| نصف قطر الانحناء: | 50 280 مم | زاوية الانحناء: | 0 ～ 195 درجة |
| طول مغزل صالح: | 2800 مم | دقة الانحناء: | ± 0.15 درجة |
| تسليط الضوء: | SB63NC CNC آلة ثني الأنابيب,آلة ثني الأنابيب CNC 2800mm,آلة ثني الأنبوب الهيدروليكي باستخدام الحاسب الآلي |
||

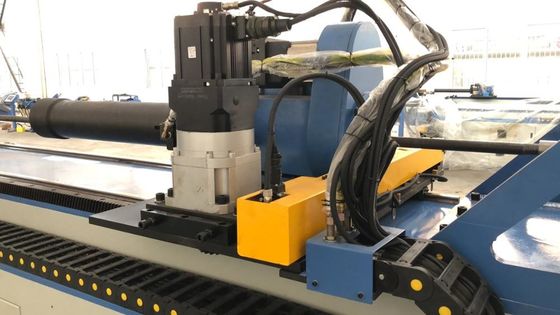

SB63NC Aluminium Pipe E Bender ، آلة ثني الأنابيب بمرفق المعدات الرياضية
تم تصميم آلات ثني الأنابيب شبه الأوتوماتيكية NC كبدائل لآلات ثني الأنابيب CNC بتكلفة أقل من نماذج CNC.سوف يساعدك على الوصول إلى هدفك بأكثر الطرق اقتصادا في أعمال ثني الأنابيب والأنابيب.
إنها تستخدم وحدة NC أحادية الشريحة للتحكم في التشغيل.يتم وضع التغذية والدوران يدويًا ، ويتم التحكم في الانحناء بواسطة أسطوانة هيدروليكية.مناسبة لثني أجزاء الانحناء البسيطة أو الأجزاء البسيطة متعددة المستويات ذات الحجم المتوسط.
يمكننا استخدامه لثني المواد المختلفة مثل الفولاذ المقاوم للصدأ والألمنيوم والنحاس والفولاذ الكربوني ، إلخ.
العوامل
| العوامل | SB63NC |
| نظام التحكم | وحدة NC |
| قدرة الانحناء القصوى | Φ63x3mm |
| نصف قطر الانحناء | 50 280 مم |
| زاوية الانحناء | 0 ～ 195 درجة |
| طول مغزل صالح | 2800 مم |
| سرعة الانحناء | 45 درجة / ثانية |
| دقة الانحناء | ± 0.15 درجة |
| قوة المحرك الرئيسية | 5.5 كيلو واط |
| الضغط الهيدروليكي للنظام | 12 ميجا باسكال |
| نظام التبريد | تبريد المياه |
| مقاس | 3800 × 1050 × 1300 مم |
الميزات / المعدات:
ذراع الانحناء (المحور C) بواسطة هيدروليكي ، يموت المشبك بواسطة هيدروليكي ، ضغط يموت بواسطة هيدروليكي
حركة القالب (المشبك الرئيسي ، مشبك الضغط ، المغزل ، الداعم) بواسطة هيدروليكي

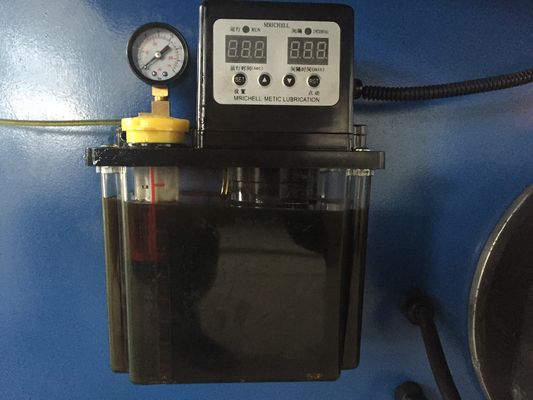

مع سدادة ميكانيكية للأنبوب ، تزييت أوتوماتيكي للمغزل (غير مناسب لزيت التشحيم السميك) ، وحدة سحب المغزل المتوقعة.يعتمد نظام تحكم خاص مستورد.مع ثبات عالي.
نظام تبريد الماء كمعيار قياسي ، خيار: مبرد مروحة أو مكيف هواء
سرعة المعالجة سريعة ومواكب عالية.إنها مناسبة للسرعة العالية.
لديها وظائف يدوية ، صغيرة ، تلقائية ، ضبط ، تغيير البرنامج ، خطوة واحدة ، وما إلى ذلك.
إنها آلة ثني أوتوماتيكية NC يتم التحكم فيها بواسطة PLC ، وهي آلة تقويس أوتوماتيكية فعالة واقتصادية.
تم اعتماد لوحة التشغيل ونظام التحكم PLC ، قائمة الوضع البسيط ، دقيقة ، سريعة ، كاملة
وظائف التشغيل اليدوي ، والتخفيف ، وإعداد الاقتباس ، وتغيير البرنامج.
مجموعة واحدة من الأدوات مثبتة على الجهاز.
قضيب التشغيل وقضيب الإيقاف في حالات الطوارئ سهل للعمل.
Volatge حسب متطلبات العميل.
| يتم التحكم في بندر الأنابيب NC بواسطة كمبيوتر صغير |
| لديها تحكم يدوي ، تحكم نصف دائري وتحكم أوتوماتيكي كامل |
| الحماية التلقائية الزائدة |
| الكشف التلقائي عن أعطال الماكينة وفشل التشغيل |
| مفتاح القدم المحمول لديه وظيفة التوقف العاجلة |
| تظهر الشاشة زر اللمس |
| وظيفة الذاكرة التلقائية |
| وظيفة الحماية التلقائية لفشل الطاقة |
أدوات:
الأدوات القياسية: الانحناء يموت ، لقط يموت ، الضغط يموت.
أدوات اختيارية: ممسحة يموت ، مغزلللتحكم بشكل فعال في تشوه وتجعد الأنبوب المعالج أثناء الانحناء.الانحناء بدون مغزل بسيط نسبيًا.بشكل عام ، الأنبوب ذو القطر الصغير ، مثل الأنبوب 6-8 مم ، والذي يحتوي على مزيد من الدعم بمفرده ، ليس من الضروري استخدام مغزل ، ويكون الإهليلجي في حدود 5٪ من القطر الخارجي للأنبوب.يمكن أيضًا صنع بعض الأنابيب المجلفنة وأنابيب الحديد ذات نصف قطر الانحناء الكبير والجدران السميكة بدون مغزل.ومع ذلك ، بالنسبة للأنابيب ذات الجدران الرقيقة ذات نصف قطر الانحناء الصغير والقطر الكبير ، يجب استخدام مغزل لدعم الجدار الداخلي للأنبوب لمنع المقطع العرضي من التحول إلى الشكل البيضاوي والتجاعيد في الجانب الداخلي.
أدوات المواد: يتم اختياره بشكل أساسي وفقًا لمادة الأنابيب وصعوبة الانحناء.المواد الشائعة هي 45 # ، Cr12 ، النايلون الصناعي ، 42MrMo ، النحاس.بشكل عام ، نستخدم 42MrMo ، يتم إخماده بالفراغ ، السطح نيتريد ، وصلابة سطح القالب لا تقل عن HRC55 لضمان مقاومة التآكل للقالب.
حجم الأدوات: حسب الطلب وفقًا لنصف قطر الانحناء للأنابيب المختلفة.

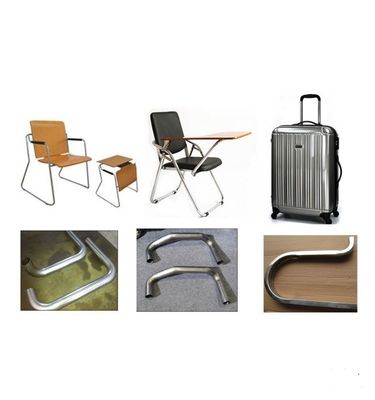

العينات:
اتصل شخص: sales
الهاتف :: 18955590514
