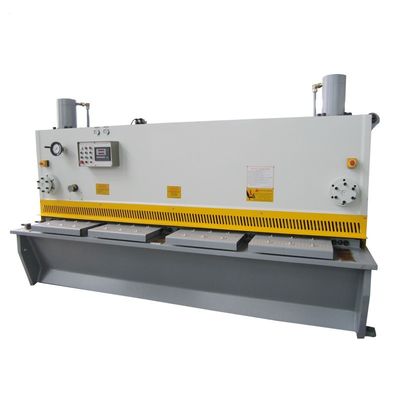

آلة قص هيدروليكية CNC 16 مم E21sNC لقطع الألواح المعدنية بطول 6 أمتار

آلة قص المقصلة الهيدروليكية الجديدة 16 مم لقطع الصفائح المعدنية 6 أمتار

1.تصميم مبسط من الاتحاد الأوروبي بالكامل ، أحادي الكتلة عن طريق روبوتات اللحام والأجهزة وعملية تخفيف التوتر عن طريق المعالجة بالتليين.
2.اعتماد نظام هيدروليكي متكامل ، أكثر موثوقية وسهولة للصيانة ، والنظام الهيدروليكي من Bosch-Rexroth ، ألمانيا ، سهل التشغيل آلة قص الألواح الفولاذية المقاومة للصدأ بطول 10 أقدام
3 المقصلة الهيدروليكية عبارة عن آلة عمل شعاع التأرجح والتي يتم إنتاجها في مجموعة متنوعة من أطوال وقدرات القطع.
4 يتم ضبط مسافة المقياس الخلفي بواسطة المحرك ويتم تعديلها بشكل جيد بواسطة E21 مع عاكس دلتا.E21S CNC تحكم الهيدروليكية آلة قص الصفائح المعدنية
5. مجهزة بمحاذاة الإضاءة ، وذلك لمحاذاة عند القص.يمكن تعديل شوط شعاع السكين في الوضع غير المتدرج.8mm الهيدروليكية شعاع سوينغ آلة القص آلة القطع المعدنية للكربون الصلب

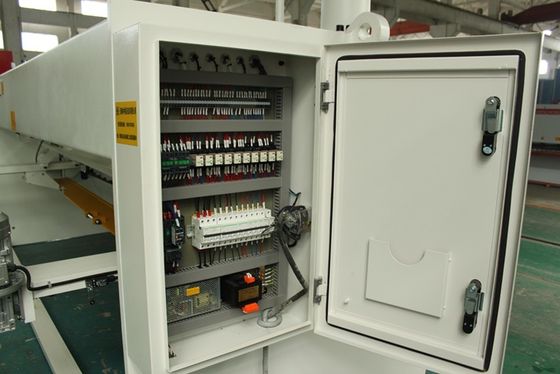

6. تم تصميم السياج الآمن والخزانة الكهربائية الداخلية للآلة لضمان سلامة التشغيل وفقًا للوائح CE.12mm سمك الصفائح المعدنية آلة قص المقصلة الهيدروليكية 3200mm
2. المعدات القياسية:
نظام التحكم Estun E21sNC

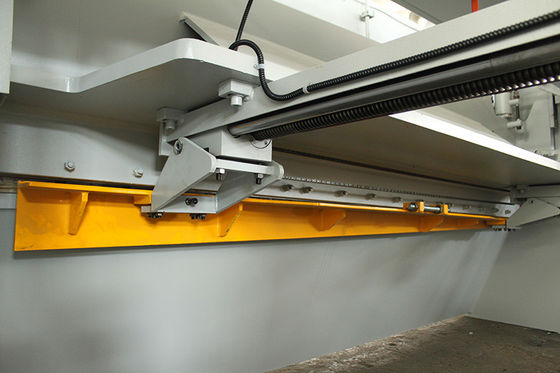

مقياس خلفي يعمل بالطاقة
مقياس خلفي يتم التحكم فيه بواسطة العاكس DELTA
مسامير كروية HIWIN وقضيب مصقول بدقة 0،05 مم.
ذراع تربيع وأذرع دعم أمامية
ألمانيا Bosch-Rexroth هيدروليكي
موصل أنابيب ألمانيا EMB
ألمانيا Siemens Main Motor
Tele mecanique / Schneider Electrics
الحماية من الحمل الزائد الهيدروليكي والكهربائي
إضاءة خط القطع والأسلاك لقطع خط الظل
شفرة علوية بحواف قطع وشفرة سفلية بأربع حواف قطع. (6CrW2Si)
3. معدات السلامة:
معايير السلامة (2006/42 / EC):
1.EN 12622: 2009 + A1: 2013 2. EN ISO 12100: 2010 3.EN 60204-1: 2006 + A1: 2009
حماية الأصابع الأمامية (ستارة ضوء الأمان)
مفتاح القدم Kacon في كوريا الجنوبية (المستوى 4 من الأمان)
عودة السياج المعدني الآمن مع معايير CE
مرحل السلامة مع مراقبة مفتاح الدواسة وحماية السلامة.
2. ميزات هذا الجهاز
1. الجيل الثاني من القص.
2.بناء لوح فولاذي ملحوم ، تسخين لإزالة الإجهاد ، بقوة عالية وصلابة جيدة.
3. نظام هيدروليكي متكامل متطور بجودة موثوقية ممتازة.
4. التعديل السريع والدقيق والمريح لإزالة الشفرة بواسطة المحرك
5. زاوية أشعل النار القابلة للتعديل يمكن أن تقلل من تشوه اللوحة.
6 بما أن عارضة القطع مصممة بهيكل مائل داخلي ، فمن السهل أن تسقط الألواح ويمكن ضمان دقة المنتجات أيضًا.
7-القص في المقاطع ، قطع خط الظل.
8. عداد لمقياس الظهر الآلي.
9.جهاز دعم الظهر (اختياري).آلة قص المقصلة الهيدروليكية ، آلة قطع الألواح الفولاذية
