مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUAN |
إصدار الشهادات: | CE,ISO |
رقم الموديل: | 32 محطة |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | 17000-29000USD |
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | 25 يوما |
شروط الدفع: | T / T ، L / C. |
القدرة على العرض: | 30 مجموعة |
نوع الجهاز: | ماكينة التخريم | مصدر الطاقة: | ميكانيكي |
---|---|---|---|
القوة الاسمية: | 250 كيلو نيوتن | أقصى سمك: | 6 ملم |
تسليط الضوء: | آلة الصحافة لكمة CNC نوع المؤازرة,آلة الصحافة لكمة برج CNC |

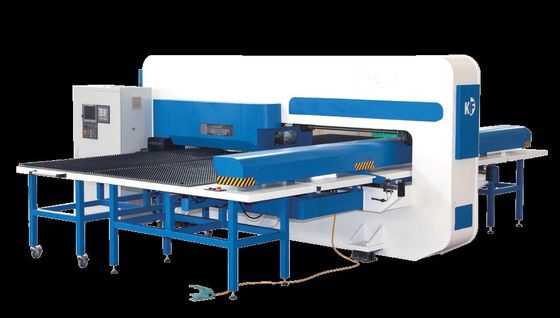

آلة ضغط لكمة برج CNC من النوع المؤازر مع مؤشر تلقائي
الخصائص الرئيسية
يتم إنتاج مكابس التثقيب البرجية الجديدة T30 كهيكل صلب من النوع المغلق في هيكل صلب ، وقد تم استخدام نظام التحليل المحدود في عملية التصميم والمحاكاة للسماح بانحراف أدنى أثناء التشغيل.لا يحدث أي انحراف بين البرج والأدوات أثناء عملية التثقيب ويزيد من عمر الأداة.تحتوي مكابس التثقيب البرجية من سلسلة T30 على نموذجين مع 27 محطة / 700 شوط وبواسطة 33 محطة / 900 ضربة مما يساعد على إنهاء جميع الأعمال في لحظة حتى على منتجات الألواح المعقدة للغاية.لذلك توفر مكابس التثقيب البرجية T30 حلاً كاملاً بتكلفة مثالية.
• محركات سيرفو AC من Siemens على جميع المحاور
• إمكانية تموضع ثمينة عالية مع نظام زلاجة خطي على جميع المحاور.
• نوع المنصة على جانب الجسر أو لوحة التحكم CNC المحمولة
• مخرجات التحكم CNC / المدخلات لجدول الفراغ ووحدة التصفية
• قدرة شفط عالية مع استهلاك أقل للطاقة
• نظام طاولة القطع المستقل
• إمكانية قطع الوقود متعدد الرؤوس والبلازما متعدد الرؤوس والأكسجين.
• دقة تحديد المواقع +/- 0،02 مم.
• +/- سرعة تحديد المواقع 30 م / دقيقة.
- تم اختبار تصميم الإطار 'O' بواسطة برنامج تحليل العناصر المحدودة ، وتم تشكيله بدقة وتخفيف الضغط لضمان الدقة العالية
- تثقيب هيدروليكي بمحطة أداة قابلة للفهرسة حتى 360 درجة بزيادات 0.001 درجة
- تخضع عمليات التثقيب والقطع والتشكيل لأدوات اختيارية يتم التحكم فيها بواسطة CNC وفقًا للمادة

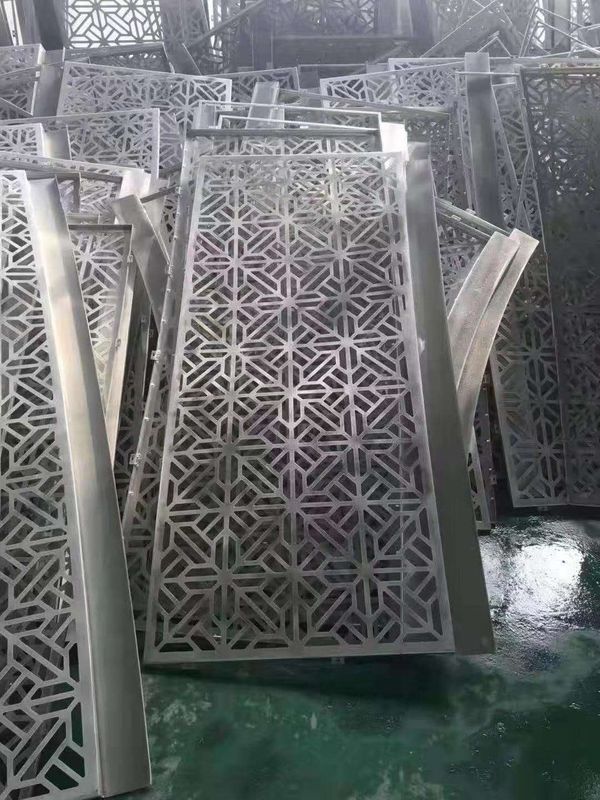

- قادرة على إنتاج ليس فقط مكونات ثنائية الأبعاد ولكن عند تزويدها بأدوات خاصة يمكنها إنشاء أشكال ثلاثية الأبعاد والتي لن تكون ممكنة عند استخدام عملية التنميط
- معدل قضم عالي يصل إلى 600 ضربة في الدقيقة في الملعب 1 مم
- محركات عالية السعة وموجهات دقيقة على جميع المحاور قادرة على الوصول إلى سرعات تشغيلية عالية
- عارضة صلبة مزودة بمشابك صفائحية قادرة على وضع صفائح يصل سمكها إلى 8 مم
- دقة التكرار 0.04 مم
- ضبط قوة التثبيت بواسطة CNC من 100 كجم إلى 1000 كجم
- ميزة إعادة التموضع
- سرعات معالجة عالية ومعدلات نقل بيانات
لا. | اسم | العوامل | وحدة | ملاحظة |
1 | الضغط الاسمي | 300 | KN | 30 (ت) |
2 | هيكل الرف | "يا" | مغلق | |
3 | هيكل البرج | سميك | مم | لأعلى: 80 / لأسفل: 70 |
4 | هيكل القالب | 85 سلسلة طويلة المنحى | النوع العام دوليًا | |
5 | هيكل المشبك / الرقم | نوع عائم كامل | مجموعات | 2 |
6 | أرقام الفهرسة التلقائية | مجموعات | 2 (اختياري) | |
7 | وضع نقل الفهرس التلقائي | التوربينات والدودة | ||
8 | عدد المحاور الخاضعة للرقابة | 3/4 (X / Y / T / C) | المحاور | فهرسة تلقائية (اختياري) |
9 | إعادة وضع الاسطوانة | 2 | مجموعات | |
10 | هيكل كونترتوب | كرة فرشاة عالمية مختلطة | ||
11 | توزيع برج المحطة | ا ب ت ث | اساسي | |
12 | دقة اللكم | ± 0.1 | مم | |
13 | كرر دقة تحديد المواقع | ± 0.02 | مم | |
14 | عمق الحلق | 1280 | مم | |
15 | ضربة لكمة | 40 | مم | |
16 | الأعلى.تردد اللكم | 800 | ر / دقيقة | |
17 | الأعلى.حجم لوحة المعالجة | 2500/5000 * 1250 | مم | تحديد المواقع الثانوية |
18 | الأعلى.سمك لوحة المعالجة | 6 | مم | |
19 | الأعلى.سرعة تغذية اللوحة | 60 | م / دقيقة | |
20 | الأعلى.قطر (لكمات مرة واحدة) | 88.9 | مم | |
21 | الأعلى.وزن قطعة العمل | 150 | كلغ | |
22 | سرعة الدوران للبرج | 30 | دورة في الدقيقة | |
23 | قوة المحرك الرئيسية | 11 | كيلوواط | |
24 | استهلاك الغاز | 0.15 | م³ / دقيقة | |
25 | ضغط الغاز | 0.6 | الآلام والكروب الذهنية | |
26 | البعد (L * W * H) | 5400 * 5200 * 2600 | مم | |
27 | وزن | ≈12 | تي | |
28 | نظام CNC | FANUC OI-PD | ||
29 | برمجيات البرمجة | CNCKAD (حقيقي) |

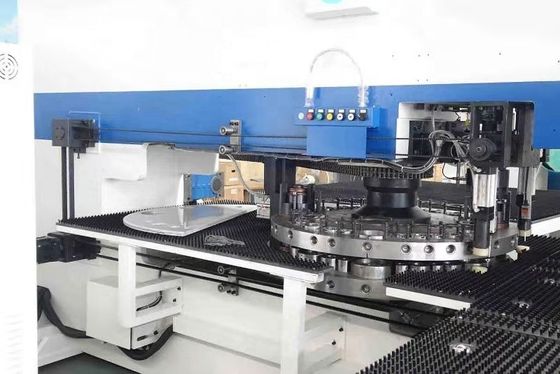

تم تخصيص محطة يموت في البرج.
نوع المحطة |
أداة مقاس(مم) |
16 محطة برج |
20 محطة برج |
24 محطة برج |
32 محطة برج |
أ | Φ1.5-φ12.7 | 6 | 8 | 12 | 16 |
ب | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
ج | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
د | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
