مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUAN |
إصدار الشهادات: | CE,ISO,UV |
رقم الموديل: | 500 ت |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | 45000-8-75000USD |
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | 25 يوما |
شروط الدفع: | L / C ، D / A ، T / T ، D / P ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 50 مجموعة |
اسم: | المواد المركبة SMC BMC بمجرد تشكيل آلة الضغط الهيدروليكية | ضغط: | 1000 طن |
---|---|---|---|
ضوء النهار: | 2600 مم | السكتة الدماغية: | 2000 مم |
حجم طاولة العمل: | 3400 * 2600 ملم | عمق الأساس: | 1400 مم |
تسليط الضوء: | آلة ضغط التشكيل الهيدروليكي BMC,آلة الضغط بالتشكيل الهيدروليكي 1000 طن,آلة الضغط الهيدروليكية SMC |

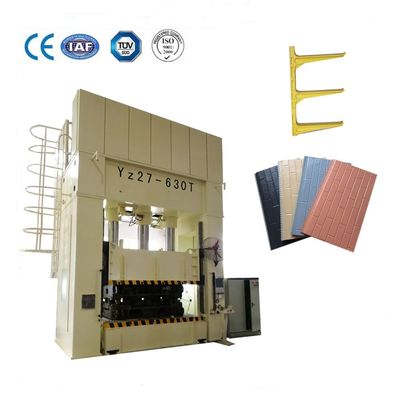

المواد المركبة SMC BMC بمجرد تشكيل آلة الضغط الهيدروليكية
مكبس هيدروليكي SMC BMC يسمى أيضًا مكبس التشكيل الهيدروليكي للمركبات ، يتم تطبيقه في تشكيل ضغط المواد المركبة مثل SMC و BMC و FRP و GRP وما إلى ذلك.تقدم مكابس تشكيل SMC التي لدينا قدرة إنتاج فائقة للصناعة المركبة ، بالإضافة إلى خيارات الإصلاح والترقية.نحن نوفر مكابس تشكيل هيدروليكية جمركية جديدة ، ونقدم أيضًا قائمة شاملة بخيارات الإصلاح والترقية لمكابس التشكيل بالضغط الحالية من جميع الماركات والموديلات.تستخدم مكابس القولبة الهيدروليكية الخاصة بنا لإنتاج مجموعة متنوعة من السيارات المبتكرة ، والفضاء ، والصناعية ، إلخ.
ميزات الجهاز
1. إنها تستخدم بشكل أساسي للتشكيل المتكامل للبلاستيك الحراري (FRP) ومنتجات اللدائن الحرارية.مناسبة لتشكيل SMC ، BMC ، DMC ، GMT وغيرها من الصفائح والكتل.
2. تم تركيب النظام الهيدروليكي في الأعلى مع منصة صيانة ، صديق للبيئة ، ضوضاء منخفضة وسهولة الصيانة.
3. تشكيل ضغط بطيء السرعة متعدد المراحل ، وقت عادم محجوز معقول.
4. مع وظيفة الضغط العالي بطيئة فتح القالب ، مناسبة للمنتجات عالية.
5. استجابة سريعة للنظام ، ونظام التحكم العددي.
التطبيقات
هذه الآلة مناسبة بشكل أساسي لقولبة المواد المركبة ؛تتمتع المعدات بصلابة جيدة للنظام ودقة عالية وحياة عالية وموثوقية عالية.عملية التشكيل بالضغط على الساخن تلبي 3 نوبات إنتاج في اليوم.
معلمات الآلة
أناتيم | وحدة | Y27-4000T | Y27-3000T | Y27-2500 ت | Y27-2000T | Y27-1500 ت | Y27-1000T |
ضغط | كيلو نيوتن | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
الأعلى.ضغط السائل | الآلام والكروب الذهنية | 25 | 25 | 25 | 25 | 25 | 25 |
ضوء النهار | مم | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
السكتة الدماغية | مم | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
حجم طاولة العمل | مم | 4000 × 3000 | 3500 × 2800 | 3400 * 2800 | 3400 * 2600 | 3400 * 2600 | 3400 * 2600 |
الارتفاع فوق سطح الأرض | مم | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
عمق الأساس | مم | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
خفض السرعة | مم / ثانية | 300 | 300 | 300 | 300 | 300 | 300 |
سرعة العمل | مم / ثانية | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
سرعة العودة | مم / ثانية | 150 | 150 | 150 | 150 | 150 | 150 |
إجمالي الطاقة | كيلوواط | 175 | 130 | 120 | 100 | 90 | 60 |
الجسم الرئيسي
يعتمد تصميم الماكينة بأكملها على تصميم الكمبيوتر الأمثل والتحليل بعنصر محدود.قوة وصلابة المعدات جيدة ، والمظهر جيد.جميع الأجزاء الملحومة من جسم الآلة ملحومة بواسطة صفيحة فولاذية Q345B مطحنة فولاذية عالية الجودة ، ملحومة بثاني أكسيد الكربون لضمان جودة اللحام.
اسطوانة
القطع | Fميزة |
برميل اسطوانة |
|
ذراع الكباس |
|
الأختام | اعتماد حلقة ختم جودة العلامة التجارية NOK اليابانية |
مكبس | تسترشد بطلاء النحاس ، مقاومة التآكل الجيدة ، ضمان التشغيل طويل الأمد للأسطوانة |
عمود | |
أعمدة الدليل (الأعمدة) سوف تكون مصنوعة من C45 الصلب تزوير الساخنةولها طلاء الكروم الصلب بسماكة 0.08 مم.والقيام بمعالجة التقسية والتلطيف. | غلاف التوجيه يستخدم جلبة التوجيه النحاسية ، والتي تكون أكثر مقاومة للاهتراء وتحسن من ثبات الماكينة |
تكوين نظام المؤازرة
اسم | نموذج | صورة | مميزات |
HMI | سيمنز | يتم اختبار عمر الزر بدقة ، ولا يتضرر بالضغط عليه مليون مرة.
تساعد أخطاء الشاشة والجهاز ، وتصف وظائف الشاشة ، وتشرح إنذارات الجهاز ، وتساعد المستخدمين على إتقان استخدام الجهاز بسرعة |
|
PLC | سيمنز | تتم معالجة خط الحصول على المسطرة الإلكترونية بشكل مستقل ، مع قدرة قوية على مقاومة التداخل
التحكم الرقمي في محرك السيرفو والتكامل مع محرك الأقراص |
|
سائق سيرفو | ياسكاوا | تمت ترقية مكثف busbar الكلي بالكامل ، ويتم استخدام مكثف يتمتع بقدرة أكبر على التكيف مع درجة الحرارة وعمر خدمة أطول ، ويتم زيادة العمر النظري بمقدار 4 مرات ؛
الاستجابة عند 50 ميجا باسكال هي 50 مللي ثانية ، وتجاوز الضغط 1.5 كيلوجرام ثقلي ، ووقت تخفيف الضغط 60 مللي ثانية ، وتذبذب الضغط 0.5 كيلوجرام ثقلي. |
|
أجهزة السيارات | سلسلة PHASE | يتم تنفيذ تصميم المحاكاة بواسطة برنامج Ansoft ، والأداء الكهرومغناطيسي متفوق ؛ باستخدام إثارة NdFeB عالية الأداء ، يكون فقد الحديد صغيرًا ، وتكون الكفاءة أعلى ، والحرارة أصغر ؛ |
جهاز أمان
واقي أمان كهربائي أمامي وخلفي |
قفل الشريحة في TDC |
حامل التشغيل اليدوي |
دائرة تأمين الدعم الهيدروليكي |
حماية الزائد: صمام أمان |
إنذار مستوى السائل: مستوى الزيت |
تحذير من درجة حرارة الزيت |
كل جزء كهربائي لديه حماية الزائد |
كتل الأمان |
تحتوي جميع إجراءات الضغط على وظيفة قفل أمان ، على سبيل المثال ، لن تعمل طاولة العمل المتحركة ما لم تعود الوسادة إلى الموضع الأولي.لا يمكن الضغط على الشريحة عند ضغط طاولة العمل المتحركة.عند حدوث عملية تعارض ، يظهر المنبه على شاشة اللمس ويظهر ما هو التعارض. |
