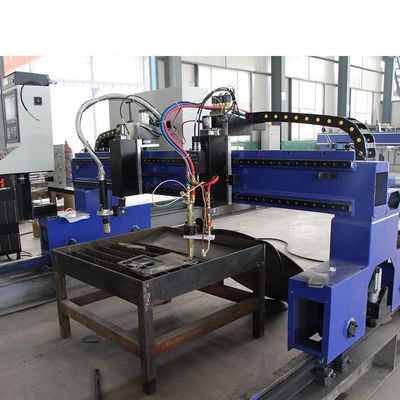

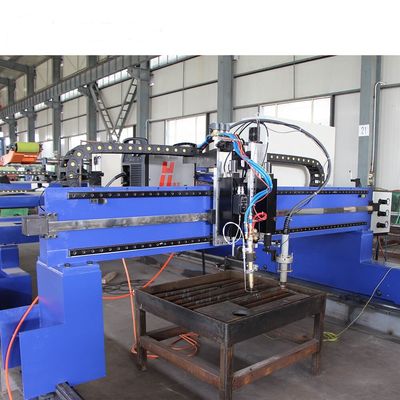

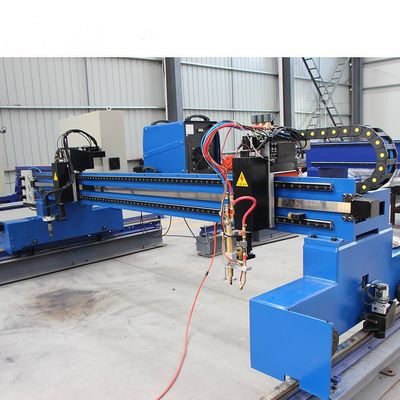

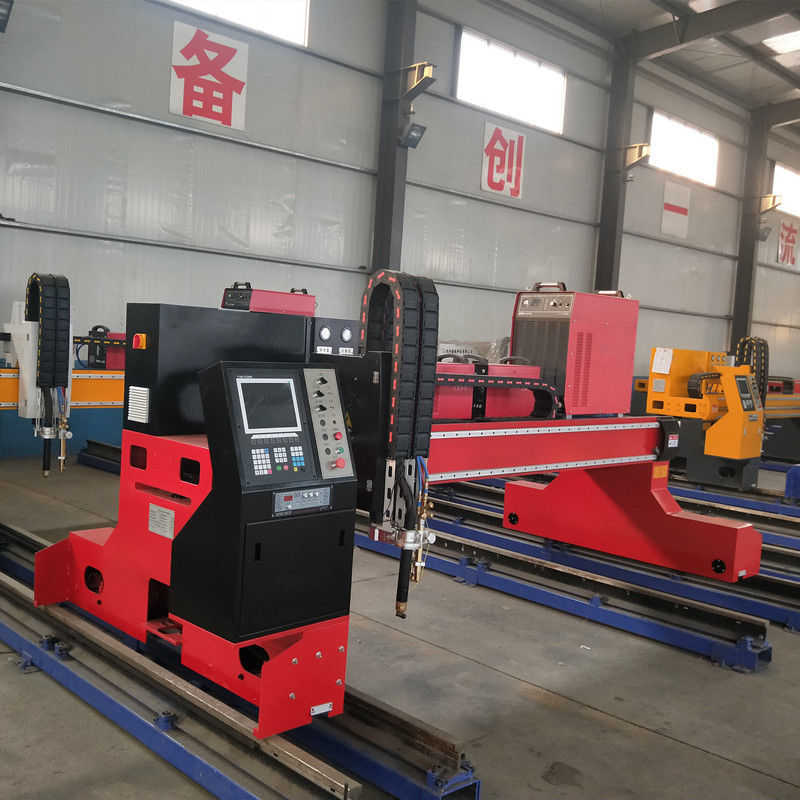

آلات قطع البلازما باستخدام الحاسب الآلي للأنابيب المعدنية جسرا PM2000 220V

الصين مصنع حار بيع CNC سعر آلة قطع البلازما الهواء الغاز لهب البلازما المعادن القاطع

1. الميزات الرئيسية:
ستحتوي آلة القطع بالبلازما العملاقة أيضًا على نوع من نظام التوجيه في المحور Y أيضًا ، والذي يتم تثبيته على هيكل الجسر نفسه.عادة ما يكون نظام توجيه المحور Y أصغر من قضبان المحور X ، لأنه يتعين عليهم فقط حمل وزن عربة صغيرة وأداة القطع ، وليس جسر الرافعة بالكامل.قد تحتوي ماكينات القنطرية على عربة واحدة أو العديد من عربات الأدوات.في بعض الأحيان ، سيكون لكل عربة محرك محرك خاص بها يحركها في المحور Y ، وفي بعض الأحيان سيكون هناك محرك واحد فقط يقود المحور Y ، وسيتم توصيل جميع عربات الأدوات ببعضها البعض بواسطة فولاذ شريط ، قضيب ربط ، حبل سلكي ، أو جهاز ميكانيكي مماثل.
1. العرض: شاشة LCD مقاس 5 بوصات

2. الواجهة الخارجية: USB

3. الأزرار والهيكل: هيكل فولاذي محمي بالكامل ، مضاد للإشعاع الكهرومغناطيسي ، مضاد للكهرباء الساكنة.

4. يطالب باللغتين الصينية والإنجليزية على واجهة العملية.هناك العديد من مؤشرات حالة العمل على لوحة عرض الرسوم.يعتمد التحكم والمحرك الرقميان تصميمًا معياريًا متكاملًا.التشغيل والصيانة بسيطان ومريحان.5. التعويض التلقائي ، وتحديد المواقع ، وتجديد نقطة الانقطاع ، والاستعادة تلقائيًا.

6. مع أتمتة عالية ، سهلة الاستخدام ، دقة عالية وموثوقية عالية.

7. مزايا التشغيل والصيانة السهلة قابلة للتطبيق على نطاق واسع لقطع الصفائح المعدنية في مختلف الصناعات التحويلية الميكانيكية.

8. تتبنى القيادة الثنائية ، قضبان التوجيه الخطية ذات المحور المزدوج ، الدليل العرضي القياسي 4 متر ، طول السكة العمودية 8 متر ، وضع القطع باللهب المفرد أو البلازما المفرد ، الإشعال الأوتوماتيكي.

9. إضافة إلى طرق القطع باللهب والبلازما.يمكن أيضًا تكوين أجهزة المطابقة الشاملة.

10. قطع أسرع ، تحكم أكثر دقة ، سطح القطع أكثر سلاسة ، لا اخطاء ، لا أسود.قطع الثقوب بجودة عالية.
نظام Shanghai Fangling F2300 CNC:
ما يصل إلى 45 مكتبة رسوم شائعة الاستخدام
التحجيم الرسومي والدوران والانعكاس
مصفوفة رسومية ومتداخلة ومتكررة
وفقًا لسمك اللوح الفولاذي ، يمكنه تلقائيًا تحديد السرعة في الزاوية ، مما يمنع بشكل فعال الاحتراق الزائد
التحويل بين النظام المتري والنظام البريطاني
تصحيح لوحة الصلب الرسومية
نظام الإحداثيات قابل للتخصيص
قابل للتخصيص IO
النسخ الاحتياطي للنظام والمعلمات ، الترقية عبر الإنترنت
قائمة تشغيل جميع اللغات الصينية / الأجنبية (الإنجليزية ، اليابانية ، الروسية ، الفرنسية ، لغة مخصصة أخرى) ، تبديل لوحة مفاتيح واحد
يمكن تحديد الخط والرقم
دعم قطع الحافة ، قطع الأوفست
مع انقطاع التيار الكهربائي ، وظيفة ذاكرة حماية نقطة التوقف
عرض رسومات تصنيع ديناميكي / ثابت ، تكبير / تصغير الرسومات ، تتبع نقطة القطع ديناميكيًا تحت حالة التكبير
دعم Wentai و TYPEIII و PM2000 وبرامج التعشيش الخاصة الأخرى
تخزين الملفات: قرص تخزين إلكتروني ، 1G
مساحة برنامج المستخدم: 1G
دقة التحكم: ± 0.001 مم
منظم الجهد القوسي:
منظم الجهد القوسي المحمول HP1201 ، مصمم لآلة القطع CNC المحمولة ، آلة القطع CNC العملاقة الخفيفة.
يمكن دمجها في لوحة الخزانة ، والتكامل الجيد ، والأسلاك البسيطة
تصميم جديد للعلامة التجارية ، استخدم SMT (تقنية Surface Mount) وتصميم أحدث رقاقة
يعزز بشكل شامل الموثوقية والقدرة على مقاومة التداخل ، مضيفًا مجموعة متنوعة من دوائر الحماية
شاشة الكريستال السائل ، وحالة العرض في الوقت الحقيقي والمعلمات ، بسيطة وبديهية
المدمج في "لوحة الجهد المعزول" ، يمكن أن تتطابق مع إدخال الجهد القوسي 1: 1 أو 50: 1
جهد القوس الذكي ، دقة التحكم ، السرعة اليدوية ، الحساسية التلقائية وغيرها من المعلمات القابلة للتعديل
وحدة تحكم شاملة يمكن دمجها مباشرة في آلة القطع ، وهيكل مضغوط كامل المواصفات ،
مجموعة جهد عالية الدقة ، محرك DC للتحكم PWM ، تشغيل سلس ، حساسية عالية
بندقية قطع اللهب:
الآلة كلها مصنوعة من الفولاذ عالي الجودة
اعتماد هيكل ضغط متساوي
القطر الخارجي لأنبوب الغلاف هو 30 مم و 32 مم
خمسة أطوال مختلفة لأنبوب الغلاف: 180 مم ، 250 مم ، 370 مم ، 450 مم
يمكن تثبيت الرف في أربعة أوضاع مختلفة (بغض النظر عن 90 درجة لكل موضع)
قابل للتطبيق على طرف القطع بضغط متساوٍ بسطح مخروطي 30 درجة
برنامج أستراليا FASTCAM (الإصدار القياسي):
برنامج FASTCAM الأسترالي (الإصدار القياسي) هو البرنامج القياسي ، أما بالنسبة للتداخل التلقائي والجانب المشترك ، فأنت بحاجة إلى تحديد SMARTNEST (إصدار خبير) أو FASTCAM (إصدار خبير) ، والذي يمكنه تحويل رسومات CAD أو رسومات الكمبيوتر إلى رمز G لقطع الأجزاء ، ستتم استعادة ملفات كود G إلى USB وإدخالها في آلة القطع ، ثم تقوم وحدة التحكم تلقائيًا بتحويل كود G إلى برنامج تقطيع.تم تجهيز هذا النوع من المنتجات بواجهة USB ملائمة لنقل البرنامج.قم بتعيين قيمة تعويض الشق في برنامج التداخل.برنامج البرنامج ZZ-TL (اختياري FASTCAM) هو نظام برمجة وتداخل أوتوماتيكي قائم على AutoCAD ، مصمم لجميع أنواع آلات القطع CNC ، يمكن أن يساعد المستخدمين على الرسم والبرمجة والتعشيش إلى أقصى حد ، ليس فقط سهل التشغيل ، ولكن تجلب أيضًا فوائد اقتصادية واضحة للمستخدمين.
- طريقة الرسم: الاستفادة من وظيفة الرسم القوية في AutoCAD لرسم الأجزاء والتداخل ومن خلال معالجة بيانات ملفات DXF و DWG ؛إنشاء رموز القطع اللازمة تلقائيًا.
- عملية القطع: يمكن أن تكون نقطة القطع من الزاوية أو الحافة ؛طريقة القطع يمكنك اختيار قطع دائري أو خطي ؛يمكن لوظيفة تعويض الشق حساب مسار القطع الفعلي ؛يمكن ضبط مسار واتجاه القطع حسب الرغبة.
- يعني التعشيش: استنادًا إلى التشغيل المجاني لبرنامج AutoCAD على رسم الأجزاء ، مثل الترجمة ، والتناوب ، والنسخ المتماثل ، والانعكاس ، والقياس ، والمصفوفة ، وما إلى ذلك ، يمكن تكبير التعشيش من أجل المعالجة الدقيقة من خلال تقنية تشغيل النافذة.
- محاكاة الشاشة: يمكن محاكاة مسار معالجة القطع الفعلي على الشاشة ، ومحاكاة عملية القطع ، ويمكن التكبير ، والتحرك بشكل تعسفي.
- يدعم برنامج التداخل الذكي R12 و R13 و R14 و A4 و 2002 و 2004 و 2005 و 2007 وإصدارات أخرى من AutoCAD.

العوامل:
