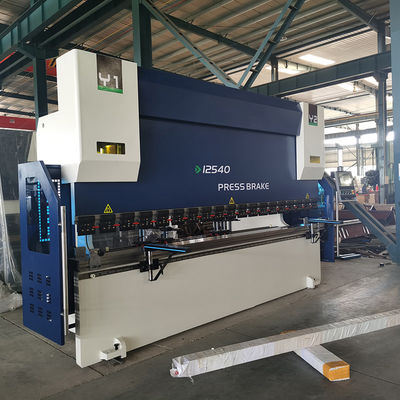

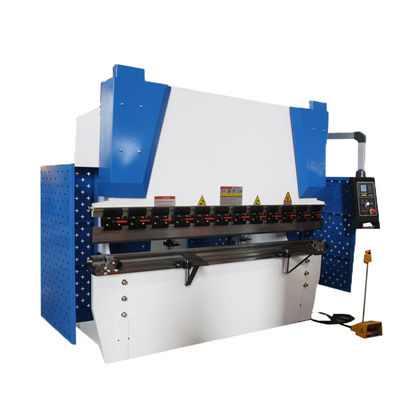

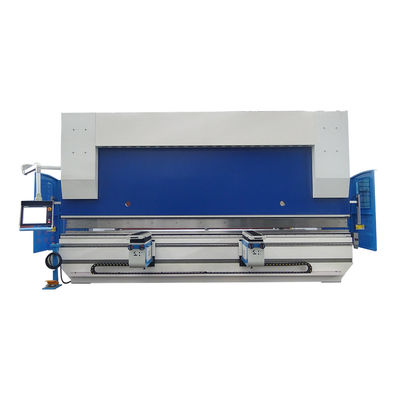

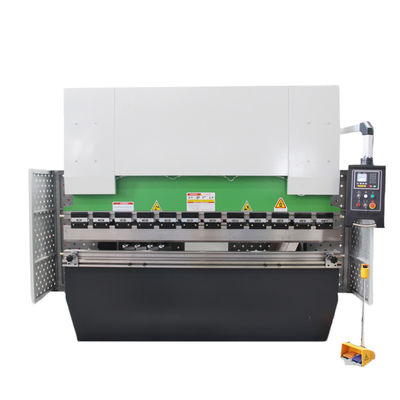

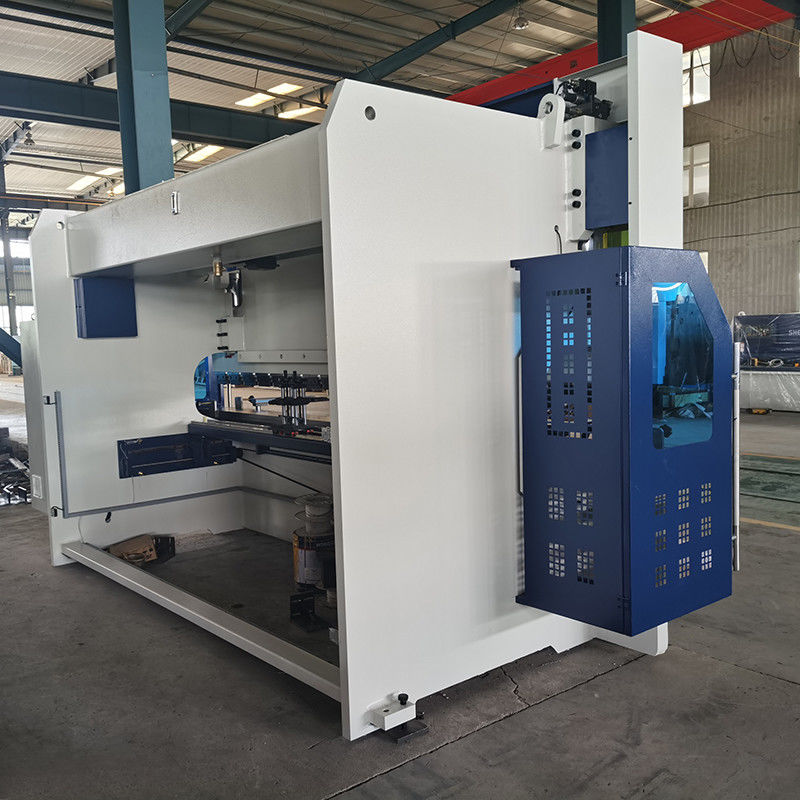

آلة ثني الألواح المعدنية ، آلة فرامل الضغط الهيدروليكية المؤازرة ، آلة طي الألواح الأوتوماتيكية بالكامل باستخدام الحاسب الآلي
تتميز آلة ثني الصفائح المعدنية المطوية بإنتاجية عالية ودقة عمل عالية ، باستخدام أشكال مختلفة من القالب العلوي والسفلي ، ويمكن ثنيها في أشكال مختلفة من القطع الأثرية ، ويمكن أن تكون السكتة الدماغية في وقت واحد لتشكيل الانحناء للصفائح المعدنية ، بعد الكثير من يمكن أن يصبح الانحناء أكثر تعقيدًا في شكل قطعة العمل ، عندما تكون مجهزة بالمعدات المقابلة ، يمكن أيضًا أن تصنع لكمة.
هيكل المنتجات
1. باستخدام طريقة تحليل UG (العناصر المحدودة) ، تصميم التحسين بمساعدة الكمبيوتر ، المظهر الجميل.
2. تعتمد الآلة هيكل لحام اللوح الفولاذي ، مع قوة وصلابة كافية ، ناقل حركة هيدروليكي لضمان أن العمل لن يكون بسبب تغيرات في سمك اللوح أو تحت أخدود القالب "V" الاختيار غير الصحيح الناجم عن حادث الحمل الزائد الخطير ، بالإضافة إلى ، الجهاز لديه عمل مستقر ، سهل التشغيل ، ضوضاء صغيرة ، خصائص آمنة وموثوقة.
3. تم وضع كتلة ميكانيكية في أسطوانة الزيت لضمان دقة التموضع المتكرر للكتلة المنزلقة إلى النقطة الميتة السفلية ، وذلك لضمان اتساق زاوية الانحناء أثناء الإنتاج الضخم.
4 يتم اعتماد التقسية المتكاملة للتخلص من الضغط الداخلي وتتم معالجة إطار الآلة بواسطة آلة الثقب والطحن الأرضية CNC لضمان دقة سطح التثبيت لأسطوانة الزيت ، وسكة التوجيه وطاولة العمل.
5. يجب إزالة الصدأ عن الإطار بالكامل ورشه بطلاء مضاد للصدأ.
هيكل منزلق العمل
1. تعتمد الآلة تحكمًا هيدروليكيًا وكهربائيًا ، ويمكن تعديل شوط الانزلاق حسب الرغبة ، وله مواصفات العمل مثل التقريب ، شبه التلقائي ، الأوتوماتيكي ، إلخ.
2. تصميم آلة ثني متحركة ، أسطوانات زيت مزدوجة تعمل في نفس الوقت ، عملية متوازنة ، مريحة وآمنة (محرك سيرفو يضبط شوط أسطوانة المحور Y ، مزود بنظام DA41 وبرمجة الزاوية).
3. في الجزء السفلي من النقطة الميتة عند عمل الصقل ، لضمان دقة الشغل.
4. في ظل ظروف المعايير الوطنية ذات الصلة ، دقة زاوية الانحناء تزيد أو تقل عن 45 درجة (معيار JB / t22572-2011)
5. مع وظيفة التحكم في الهبوط البطيء ، يمكن للمشغل التحكم بشكل أفضل في قطعة العمل.
النظام الهيدروليكي
1. يمكن للنظام الهيدروليكي (Bosch rexroth ، ألمانيا) تحقيق إجراءات الانزلاق السريع للأسفل ، والانزلاق البطيء للأسفل ، والانحناء السريع لسرعة العمل ، والرجوع السريع لأعلى ، والتوقف السريع للانزلاق في عملية النزول.
2. تم اعتماد مضخة التروس SUNNY لمضخة الزيت ، والتي يمكنها تحمل الضغط العالي والضوضاء المنخفضة.
3. يعتمد خط أنابيب النفط على الجمع بين وصلة الحربة الألمانية وأنبوب المسحوب البارد المجلفن ، ولا تحتاج حلقة الختم إلى الاستبدال للتغلب على ظاهرة تسرب الزيت.
4. تم اختيار شركة NOK اليابانية لتكون حلقة الختم ، مع أداء الختم الجيد ، والعمل الموثوق به وعمر الخدمة الطويل.
5. يمكن للآلة أن تعمل بشكل مستمر تحت الحمل المقدر ، والنظام الهيدروليكي لا يوجد لديه تسرب وهو مستقر بشكل مستمر وبدقة عالية.
التحكم في تزامن المنزلق
إن تزامن السكتة الدماغية لآلة الانحناء ، واستخدام آلية المزامنة الميكانيكية والهيدروليكية ، والبنية البسيطة ، والمستقرة والموثوقة ، مع دقة التزامن المطلوبة للآلة ، لا تحتاج عمومًا إلى صيانة منتظمة للحفاظ على الاستخدام طويل الأجل.
بعد التوقف
1. يقود محرك سيرفو تعديل التجنيب الخلفي.
2. يتم وضع المسمار اللولبي الخلفي بمسمار كروي دقيق ومدعوم بقضيب توجيه خطي عالي الدقة.
3.H نوع محرك متزامن حزام متزامن ، دقة نقل عالية ، ضوضاء منخفضة.
4. استخدم إصبع إيقاف الضبط الدقيق القابل للتعديل لأعلى ولأسفل بدقة أعلى ، وحركه يسارًا ويمينًا عبر سكة التوجيه الخطية المزدوجة على العارضة ، مما يضمن دقة تحرك إصبع التوقف إلى أي جزء من اليسار واليمين.
نظام DA41
يعتمد نظام التحكم نظام التحكم DA41S الخاص بشركة DELEM بهولندا ، ومميزاته الفنية كالتالي:
1. المحور X ، التحكم في المحرك المؤازر للتوقف الخلفي ، دقة التحكم 0.1 مم
2. المحور Y ، الانحناء زاوية التحكم في محرك سيرفو ، دقة التحكم 0.01mm
3. حساب عمق المحور ص
4. عد وقت تشغيل الجهاز
５.عدد السكتات الدماغية
6. إيقاف تشغيل وظيفة الذاكرة
7.100 مساحة تخزين برنامج ، كل برنامج به 25 خطوة عمل
8. الوصول السريع إلى الصفحة السطحية ، إلى حد كبير مشغلي الآلة المريحة
9. لها وظيفة التحكم في هروب المواد وإعداد معلمات القالب
10. شاشة الكريستال السائل عالية الوضوح LCD ، وتصميم لوحة الموضة ، واجهة عملية ودية
11. مفهوم تصميم مفتاح الاختصار الفريد ، برمجة واختيار القالب ، برمجة عملية الانحناء والتعديل
وحدة تحكم مضاعفة مزدوجة Cyb-touch 8 من سويسرا
1. Swiss Cyb-touch 8 مضاعفات مزدوجة
2-جهاز التحكم وضبط محاور X و Y.
3.Servo محرك التحكم محاور X ، Y.
4.HIWIN الكرة اللولبية وقضيب التوجيه الخطي بدقة 0.05 مم
5. قوس الدعم الأمامي
6 كتلة صمام هيدروليكي من Bosch Rexroth ألمانيا.
7.Germany موصل أنابيب EMB.
8. محرك سيمنز الألماني الرئيسي
9- شركة فرانس شنايدر للكهرباء.
10. حماية الزائد الهيدروليكية والكهربائية
11 يموت العلوي والسفلي (86 ° ، R0.6mm ، ماتيرايل: 42CrMo)
|
تحكم Estun E21
* عامل متكامل قابل للبرمجة بحرية
* التحكم التلقائي في تحديد المواقع
* تعويض بدل المغزل
ترحيل الوقت الداخلي
* عداد المخزون
* عرض موضع المقياس الخلفي ، الدقة في 0.05 مم
|
|
|
سلسلة Delem DA-50 Touch
توفر أدوات التحكم في فرامل الضغط من سلسلة DA-50 Touch حلولًا حديثة مدمجة ومتعددة الاستخدامات لفرامل الضغط الاقتصادية القوية
التطبيقات.
تتيح البرمجة الرسومية وحلول البرمجة الرقمية القائمة على أحدث تقنيات التحكم في المكابح بالضغط على الوضع الأمثل
المرونة الاختيارية سلسلة DA-60 Touch |
Cybelec CybTouch 8 ، 12 ، 15 ، سويسرا
تم تصميم CybTouch خصيصًا لمكابح الضغط CNC.
يحتوي على شاشة لمس كاملة الألوان بديهية ونابضة بالحياة وتكامل عالي للوظائف.يتوفر تصميمه القوي في إصدار اللوحة أو السكن بفضل مفاتيحه الكبيرة ، والمساعدة عبر الإنترنت ، والبرامج المبسطة والعديد من الوظائف التلقائية الأخرى التي توجه المشغل باستمرار ،
مفهوم بنية CybTouch المفتوحة لضمان الوظائف الخاصة بالعميل.برمجة سهلة الاستخدام بكل سهولة نظرًا لامتداد
مفهوم "البرمجة البديهية". |
|
Esautomotion S630 ، S640 ، S650 ، إيطاليا
ينبض القلب الذكي للبرامج المصممة خصيصًا للثني في جميع أجهزة VIS-600 و 800 CNC ، مما يضمن أداءً استثنائيًا مع كل نوع من أنواع المعالجة.
تم تطوير برنامج المفتاح المخصص لدينا وفقًا لاحتياجات كل عميل ، ويسمح بالتصوير ثنائي الأبعاد وثلاثي الأبعاد ، مع تحسين جميع تسلسلات الانحناء.
بفضل فلسفة FLED (تصميم التعلم السريع) الفريدة من Esautomotion ، فإنه يبسط عمل مشغل الماكينة ويسرعه بشكل كبير. |
|
| |
التثبيت الاختياري
وحدة تبريد الزيت
ستارة خفيفة
حماية الليزر
دعم المتابعة التلقائية الأمامية
الانحناء الروبوتات |
مفتاح قدم مخصص
مفتاح دواسة KACON في كوريا الجنوبية ، مما يحسن من عمر الخدمة وحساسية التشغيل.مع توقف الطوارئ ، قسم التحكم صعودا وهبوطا.اجعل تشغيل الماكينة أكثر أمانًا وسهولة.
يمكن أيضًا تزويدها بالتحكم اليدوي Z1 ، Z2-axis ، R-axis. |
|
|
أدوات الفرامل الصحافة المتنوعة
يمكن أن يجعل التصميم المحسن الانحناء أكثر بساطة وفعالية.42CrMo أو C45 أدوات فرامل الضغط بعملية التبريد ذات التردد العالي ، فهي متينة.يمكن اختيار معالجة خاصة بالنترة السطحية لمنع الصدأ والمظهر الجميل.يمكن تخصيص الثقب الخاص و vdies وفقًا لقطعة العمل ، وتوفر YUAN مجموعة كاملة من الحلول. |
نظام هيدروليكي متفوق
نظام هيدروليكي متكامل ، استجابة سريعة.معدل الفشل المنخفض يجعل الآلة تعمل بأمان وكفاءة وثبات
سلسلة من المواصفة القياسية مجهزة بأنابيب مسحوبة على البارد مجلفنة ووصلة أنابيب من النوع الحلقي الألماني.تقليل مخاطر تسرب الزيت
بنسبة 50٪ مقارنة بالأنابيب غير الملحومة والمطاطية الملحومة.ويمكن أن يكون أطول في خدمة الحياة. |
|
العوامل:
|
نموذج أداة الآلة
|
WC67K-100T / 3200
|
|
الضغط الاسمي
|
1000 كيلو نيوتن
|
|
طول الانحناء ،
|
3200 ملم
|
|
المسافة بين الأعمدة
|
2600 مم
|
|
عمق الحلق والفم
|
320 مم
|
|
أقصى ارتفاع للفتح
|
400 ملم
|
|
أقصى ضغط للنظام
|
25الآلام والكروب الذهنية
|
|
دقة حركة المنزلق
|
دقة تحديد الموقع
|
±0.05 مم
|
|
دقة تحديد المواقع المتكررة
|
±0.02 مم
|
|
قوة المحرك الرئيسية
|
قوة
|
7.5 كيلو واط
|
|
سرعة
|
1500r / دقيقة
|
|
CNCنظام
|
نموذج
|
DA41S
|
|
مضخة وقود
|
نموذج
|
NB3-16
|
|
دقة الانحناء
|
زاوية
|
±1°
|
|
استقامة
|
±0.7 مم / م
|
