معدات آلة القطع بالبلازما باللهب بالهواء CNC القنطرية 12m UL 6000mm / Min

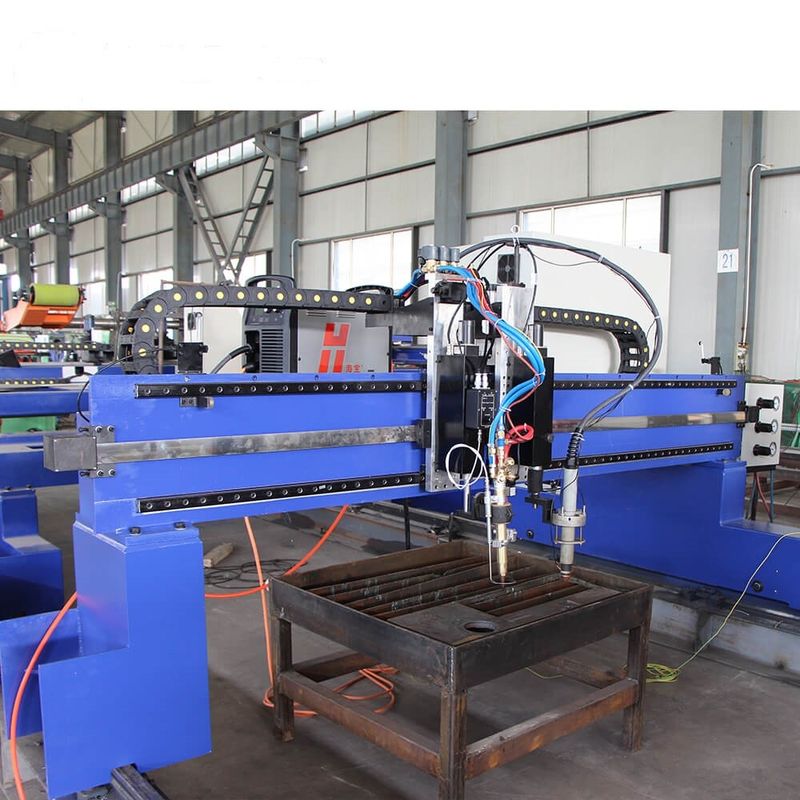

آلة القطع باللهب والبلازما CNC القنطرية لمدة 12 مترًا

هيكل إطار من نوع جسر الرافعة للخدمة الشاقة ، يعتمد الشعاع هيكلًا ملحومًا من النوع الصندوقي ، لا تشوه ، محرك ثنائي عالي الكفاءة ، هيكل مدمج ، تقسية شاملة ، يزيل تمامًا إجهاد اللحام ، مظهر سميك وجوي ، أداء مستقر وموثوق ، والذي هو الأكثر معيارًا في صناعة آلات القطع.آلة قطع CNC عالمية بمسافات جانبية 3m ، 4m ، 5m ، 6m | 8m وغيرها من المواصفات ، مع محرك ثنائي ، دليل خطي ثنائي المحور ، قياسي للمقياس الجانبي 4m ، نطاق القطع الفعال: 3.2m طول السكة الطولية يمكن أن يكون طريقة قطع مخصصة ، لهب واحد أو طريقة قطع بلازما واحدة مع إشعال أوتوماتيكي ؛يمكن أيضًا إضافته إلى وضع القطع باللهب والبلازما.طول السكة الطولية 2 م لكل قسم.يمكن تكوين سكة الإطالة وفقًا لمتطلبات المستخدم ويمكن توسيع نطاق العارضة.يمكن قطع المشاعل أو الحواف المتعددة وفقًا لمتطلبات المستخدم.

العوامل:

التطبيقات

تستخدم هذه الآلة بشكل أساسي في القطع الدقيق للألواح الكبيرة.إنها نوع من معدات القطع والقطع ذات الكفاءة العالية وتوفير الطاقة ، والتي يمكن أن تحسن بشكل كبير معدل الاستخدام وكفاءة القطع للألواح الفولاذية.يمكن أن تعمل هذه الآلة بشكل مستمر دون توقف لفترة طويلة.يمكنها قطع الفولاذ منخفض الكربون (القطع باللهب) والمعادن غير الحديدية (القطع بالبلازما) مثل الفولاذ عالي الكربون ، والفولاذ المقاوم للصدأ ، والألمنيوم ، والنحاس ، إلخ. وهي تستخدم على نطاق واسع في الآلات ، والسيارات ، وبناء السفن ، والبتروكيماويات ، والعسكرية ، والمعادن والفضاء والمراجل وأوعية الضغط وغيرها من الصناعات.EL ، قاطرة ، إلخ. كل المواصفات والمكونات لآلة القطع CNC الخاصة بنا يمكن تخصيصها حسب الطلب.بصفتنا صانع ومورد لآلة القطع CNC ، فإننا نقدم آلات القطع CNC ، وآلات القطع باللهب ، وآلات القطع بالبلازما تحت الماء ، وآلة القطع CNC المكتبية ، والمزيد من آلات CNC.منتجاتنا حاصلة على شهادة ISO9001 و CE وتصديرها إلى العديد من البلدان في أوروبا وجنوب شرق آسيا ، ولدينا إمكانية الوصول إلى مرافق النقل المريحة عن طريق البر والبحر والجو.

هيكل الرف الشعاع المتقاطع يعتمد تقنية Messel الألمانية والإطار العملاق ، والذي يمكن أن يقضي على الالتواء بشكل أفضل.العارضة المتقاطعة عبارة عن هيكل أنبوبي غير مستطيل لهيكل الصندوق الفولاذي.بعد اللحام ، يتم تلدينها بالكامل لإزالة الضغط الداخلي بحيث لا تتشوه في الاستخدام طويل الأمد.هيكل الإطار المستقر يجعل دقة القطع أعلى وسرعة القطع أسرع.

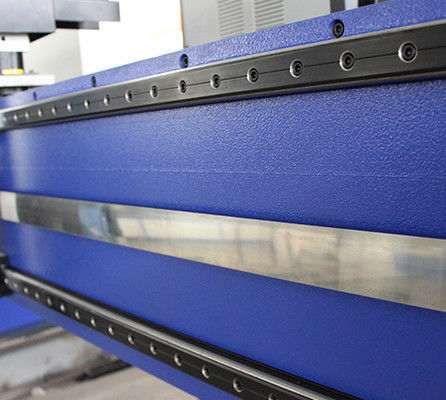

	يرشد يستخدم الدليل الأفقي مسار توجيه خطي محوري مزدوج المحور محلي أو مستورد بدقة عالية وتوجيه جيد. تتميز سكة التوجيه الطولية بسطح طحن مصنوع من معدن خاص بدقة ميكانيكية عالية ومقاومة للتآكل.
نظام محرك سيرفو نحن نستخدم نظام محرك سيرفو باناسونيك ، والذي له وظيفة الكشف عن موضع الشخصية ، الدقة العالية ، ووقت التسريع القصير.يعتمد نظام القيادة على المخفض الكوكبي الأصلي الياباني ، والذي تكون أخطاء الإدخال والإخراج فيه 16 قوسًا فقط.وفي الوقت نفسه ، في هيكل نقل التروس العرضي والطولي ، تمت إضافة جهاز تعويض الخلوص التلقائي لتمكين هيكل النقل من تنفيذ التعليمات الصادرة عن نظام CNC بدقة.
	جهاز نقل ميكانيكي تتبنى جميع أنظمة النقل الميكانيكية تشابك التروس الدقيقة والرف مع دقة المعالجة من الدرجة 7 من المعيار الوطني.
برنامج التعشيش اختر الحافة المشتركة ، الجسر ، القطع المستمر ، التوصيل الصغير ، وعمليات القطع الأخرى لتحسين معدل استخدام الصفائح المعدنية ، وكفاءة القطع.
	نظام التشغيل باستخدام نظام التشغيل الأعلى لجامعة Shanghai Jiaotong أو الأنظمة الأخرى ذات المستوى العالمي المعينة من قبل المستخدمين ، فإنه يحتوي على وظيفة قائمة متعددة اللغات ، ومستقرة وموثوقة ، ودقة تحكم عالية ، وحماية ذاكرة نقاط انقطاع الطاقة ، إلخ.
جهاز رفع شعلة القطع يتم استخدام رف رفع شعلة القطع لتحقيق الرفع الأوتوماتيكي لشعلة القطع.يدرك جسم الرفع لشعلة القطع الثقيلة الحركة العلوية والسفلية للمقياس من خلال حركة المحمل الخطي بين محاور التوجيه.يحتوي مقعد الشعلة أيضًا على وظيفة مضادة للتصادم بزاوية 360 درجة وتحمي سلامة الشعلة في منطقة العمل بأكملها.يحتوي جسم رفع شعلة القطع الثقيل بالكامل على ثلاثة أوضاع رفع: يدوي وكهربائي وتلقائي.
	مقياس الضغط وصمام التنفيس يتم تثبيت مقياس الضغط وصمام التحكم أعلى لوحة التحكم المركزية بحيث يمكن للمشغل ضبط وفحص ضغط الغاز وفقًا للحالة المثلى أثناء القطع.تحتوي اللوحة على مفتاح لتشغيل صمام الملف اللولبي ، والذي يمكن تعديله يدويًا والتحكم فيه تلقائيًا بواسطة نظام التحكم العددي.
قطع التيار الكهربائي مصادر طاقة البلازما الاختيارية لقطع المواد المختلفة.

التكوين الاختياري

جهاز القطع المائل آلة قطع الأخدود الدوراني اللانهائي مناسبة لقطع الأخاديد V و Y و X و K لقطع العمل بأشكال مختلفة من التوليفات الخطية أو المنحنية.يوفر تصميم آلية السوائل الفريد راحة كبيرة.
	جهاز القطع باللهب المستقيم يمكن تركيب جهاز القطع باللهب المستقيم على الجزء الخلفي من آلة القطع CNC القنطرية لإكمال القطع المستقيم لمعدن الفولاذ الكربوني.
