مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUAN |
إصدار الشهادات: | CE,ISO,UV |
رقم الموديل: | NC-3000X10000 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | 8000-16000 USD |
تفاصيل التغليف: | صندوق خشبي |
وقت التسليم: | 25 يوما |
شروط الدفع: | T / T ، L / C. |
القدرة على العرض: | 50 مجموعة |
اسم: | قطع البلازما باستخدام الحاسب الآلي | نموذج: | NC-3000X10000 |
---|---|---|---|
الجهد االكهربى: | 220 فولت / 380 فولت / 440 فولت | الكرة اللولبية: | سكة حديد Hiwin Square من تايوان |
التطبيقات: | قطع المعادن | شركة: | مصنع آلة قطع البلازما CNC |
تسليط الضوء: | تصنيع آلة قطع المعادن بالبلازما CNC,آلة قطع المعادن بالبلازما 200A CNC,آلة قطع البلازما الأوتوماتيكية 380V |
الصين مصنع حار بيع CNC سعر آلة قطع البلازما الهواء الغاز لهب البلازما المعادن القاطع

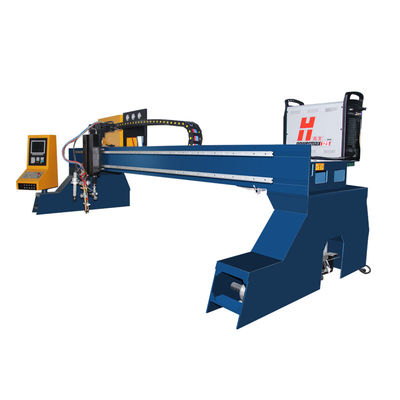

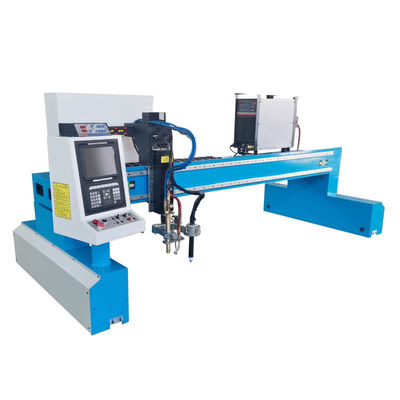

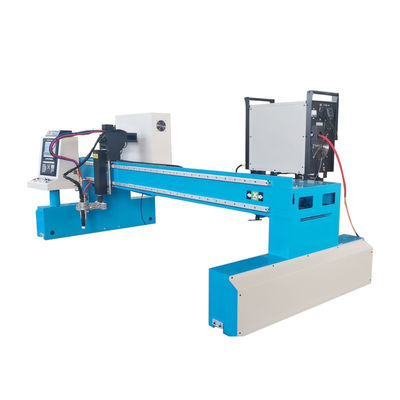

هذه السلسلة من آلات القطع عبارة عن معدات عالية الكفاءة وعالية الأداء ، تستخدم نوع جسر الرافعة ، محرك مزدوج وتجمع بين التحكم CNC.تستخدم هذه الآلة نظام CNC متقدمًا من الخارج ، مثل Spanish FAGO و American Hypertherm.تضمن معلمات القطع الممتازة والميزات المستقرة تأثير القطع المثالي.شعلة البلازما / اللهب CNC لديها منظم ارتفاع تلقائي ووظائف إشعال ذاتي ، وهي ملائمة للاستخدام.
1. كل من نهاية القيادة والعوارض المتقاطعة تعتمد هيكل لحام على شكل صندوق والذي تم تخفيف الضغط عليه ، وتتميز بالهيكل المدمج ، الوزن الخفيف ، الصلابة الجيدة ، التشوه الصغير والمظهر الفني.
2. إن قيادة عارضة النهاية الطولية الرئيسية وتحريك الشعلة العرضية تعتمد محرك ومحرك مؤازر من اليابان Panasonic والذي يقود مخفض اليابان SHIMPO من خلال تروس الجريدة المسننة والترس.
3. جانب العارضة الطرفية للقيادة مجهز بعجلات توجيه أفقية والتي يمكن أن تجعل عجلة القيادة تضغط بإحكام عن طريق تعديل محورها اللامتراكز ، وبالتالي ، يمكن ضمان الاستقرار والدقة أثناء الحركة الكاملة.
4. جميع قضبان التوجيه الطولية مصنوعة بواسطة مسار عالي الكثافة ، وكل سطح التلامس للمسار به معالجة دقيقة ورفوف طحن دقيقة مثبتة خارج مسار التوجيه.
5. يتم تثبيت قضبان التوجيه الطولية عن طريق الضغط على لوحة دعم اللوحة وربط الأكمام ، والتي يمكن أن تضمن الاستقامة الطولية والتوازي للسكك الحديدية.
6. يمكن اختيار جهاز الإشعال الأوتوماتيكي وجهاز التحكم في الارتفاع وفقًا لمتطلبات العميل ، مع التشغيل المريح.
اعتماد رأس القطع اليابانية Panasonic P80
المحور X مدفوع بمحركات مزدوجة ، المحور Y يحركه محرك واحد
شركة فرنسا شنايدر للكهرباء
معيار الأمان (2006/42 / EC)
3. نظام Shanghai Fangling F2300 CNC:
ما يصل إلى 45 مكتبة رسوم شائعة الاستخدام
التحجيم الرسومي والدوران والانعكاس
مصفوفة رسومية ومتداخلة ومتكررة
وفقًا لسمك اللوح الفولاذي ، يمكنه تلقائيًا تحديد السرعة في الزاوية ، مما يمنع بشكل فعال الاحتراق الزائد
التحويل بين النظام المتري والنظام البريطاني
تصحيح لوحة الصلب الرسومية
نظام الإحداثيات قابل للتخصيص
قابل للتخصيص IO
النسخ الاحتياطي للنظام والمعلمات ، الترقية عبر الإنترنت
قائمة تشغيل جميع اللغات الصينية / الأجنبية (الإنجليزية ، اليابانية ، الروسية ، الفرنسية ، لغة مخصصة أخرى) ، تبديل لوحة مفاتيح واحد
يمكن تحديد الخط والرقم
دعم قطع الحافة ، قطع الأوفست
مع انقطاع التيار الكهربائي ، وظيفة ذاكرة حماية نقطة التوقف
عرض رسومات تصنيع ديناميكي / ثابت ، تكبير / تصغير الرسومات ، تتبع نقطة القطع ديناميكيًا تحت حالة التكبير
دعم Wentai و TYPEIII و PM2000 وبرامج التعشيش الخاصة الأخرى
تخزين الملفات: قرص تخزين إلكتروني ، 1G
مساحة برنامج المستخدم: 1G
دقة التحكم: ± 0.001 مم
4. منظم الجهد القوسي:
منظم الجهد القوسي المحمول HP1201 ، مصمم لآلة القطع CNC المحمولة ، آلة القطع CNC العملاقة الخفيفة.
يمكن دمجها في لوحة الخزانة ، والتكامل الجيد ، والأسلاك البسيطة
تصميم جديد للعلامة التجارية ، استخدم SMT (تقنية Surface Mount) وتصميم أحدث رقاقة
يعزز بشكل شامل الموثوقية والقدرة على مقاومة التداخل ، مضيفًا مجموعة متنوعة من دوائر الحماية
شاشة الكريستال السائل ، وحالة العرض في الوقت الحقيقي والمعلمات ، بسيطة وبديهية
المدمج في "لوحة الجهد المعزول" ، يمكن أن تتطابق مع إدخال الجهد القوسي 1: 1 أو 50: 1
جهد القوس الذكي ، دقة التحكم ، السرعة اليدوية ، الحساسية التلقائية وغيرها من المعلمات القابلة للتعديل
وحدة تحكم شاملة يمكن دمجها مباشرة في آلة القطع ، وهيكل مضغوط كامل المواصفات ،
مجموعة جهد عالية الدقة ، محرك DC للتحكم PWM ، تشغيل سلس ، حساسية عالية
5. بندقية القطع باللهب:
الآلة كلها مصنوعة من الفولاذ عالي الجودة
اعتماد هيكل ضغط متساوي
القطر الخارجي لأنبوب الغلاف هو 30 مم و 32 مم
خمسة أطوال مختلفة لأنبوب الغلاف: 180 مم ، 250 مم ، 370 مم ، 450 مم
يمكن تثبيت الرف في أربعة أوضاع مختلفة (بغض النظر عن 90 درجة لكل موضع)
قابل للتطبيق على طرف القطع بضغط متساوٍ بسطح مخروطي 30 درجة
6. برنامج أستراليا FASTCAM (الإصدار القياسي):
برنامج FASTCAM الأسترالي (الإصدار القياسي) هو البرنامج القياسي ، أما بالنسبة للتداخل التلقائي والجانب المشترك ، فأنت بحاجة إلى تحديد SMARTNEST (إصدار خبير) أو FASTCAM (إصدار خبير) ، والذي يمكنه تحويل رسومات CAD أو رسومات الكمبيوتر إلى رمز G لقطع الأجزاء ، ستتم استعادة ملفات كود G إلى USB وإدخالها في آلة القطع ، ثم تقوم وحدة التحكم تلقائيًا بتحويل كود G إلى برنامج تقطيع.تم تجهيز هذا النوع من المنتجات بواجهة USB ملائمة لنقل البرنامج.قم بتعيين قيمة تعويض الشق في برنامج التداخل.برنامج البرنامج ZZ-TL (اختياري FASTCAM) هو نظام برمجة وتداخل أوتوماتيكي قائم على AutoCAD ، مصمم لجميع أنواع آلات القطع CNC ، يمكن أن يساعد المستخدمين على الرسم والبرمجة والتعشيش إلى أقصى حد ، ليس فقط سهل التشغيل ، ولكن تجلب أيضًا فوائد اقتصادية واضحة للمستخدمين.
- طريقة الرسم: الاستفادة من وظيفة الرسم القوية في AutoCAD لرسم الأجزاء والتداخل ومن خلال معالجة بيانات ملفات DXF و DWG ؛إنشاء رموز القطع اللازمة تلقائيًا.
- عملية القطع: يمكن أن تكون نقطة القطع من الزاوية أو الحافة ؛طريقة القطع يمكنك اختيار قطع دائري أو خطي ؛يمكن لوظيفة تعويض الشق حساب مسار القطع الفعلي ؛يمكن ضبط مسار واتجاه القطع حسب الرغبة.
- يعني التعشيش: استنادًا إلى التشغيل المجاني لبرنامج AutoCAD على رسم الأجزاء ، مثل الترجمة ، والتناوب ، والنسخ المتماثل ، والانعكاس ، والقياس ، والمصفوفة ، وما إلى ذلك ، يمكن تكبير التعشيش من أجل المعالجة الدقيقة من خلال تقنية تشغيل النافذة.
- محاكاة الشاشة: يمكن محاكاة مسار معالجة القطع الفعلي على الشاشة ، ومحاكاة عملية القطع ، ويمكن التكبير ، والتحرك بشكل تعسفي.
- يدعم برنامج التداخل الذكي R12 و R13 و R14 و A4 و 2002 و 2004 و 2005 و 2007 وإصدارات أخرى من AutoCAD.
العوامل:
لا | ملحق | نموذج |
1 | نظام CNC | F2300A Shanghai Fangling |
2 | الكهرباء | شنايدر فرنسا |
3 | محرك | WUZENMING-Changzhou |
4 | قيادة | HUNPHREY- ألمانيا |
5 | مخفض السرعة | HUNPHREY- ألمانيا |
6 | رف | 7 مراحل جير وشى |
7 | برمجة | فاستكام |
8 | محرك المحور Z | DEVOTER- تايوان |
9 | تحمل | SKF- السويد |
10 | سلسلة السحب | سلسلة سحب نايلون صناعية عالية المستوى |
11 | السكك الحديدية الأفقية | مغزل مزدوج - تايوان |
12 | قوة البلازما | HUAYUAN-Chendu |
13 | منظم جهد القوس | HEAVTH HP201 |
14 | جهاز إطلاق النار | وشى لونجتينج |
15 | جهاز مضاد للتصادم | ارتفاع |
16 | رأس القطع | P80- اليابان باناسونيك |
17 | برمجة | SMARTNEST (إصدار الخبراء) |
18 | برمجة | FASTCAM (إصدار الخبراء) |
19 | قوة البلازما | هايبرثيرم-الولايات المتحدة |
20 | رأس القطع | هايبرثيرم-الولايات المتحدة |
21 | نظام تشغيل | STARFIRE- بكين |
22 | أجهزة السيارات | باناسونيك - اليابان |
23 | مخفض كوكبي | هونفري تايوان |
24 | معايير السلامة | CE NR-12 |
