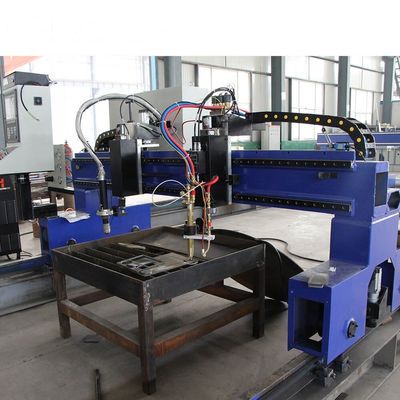

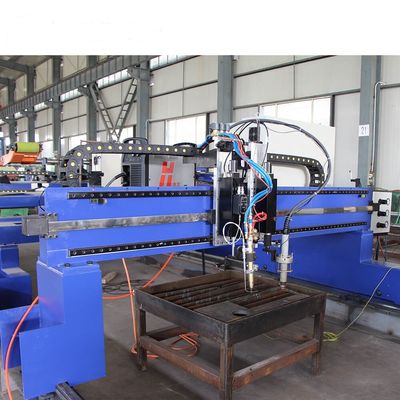

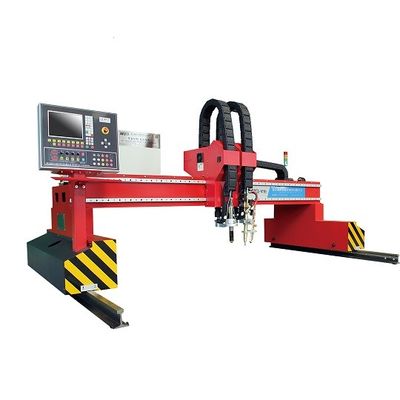

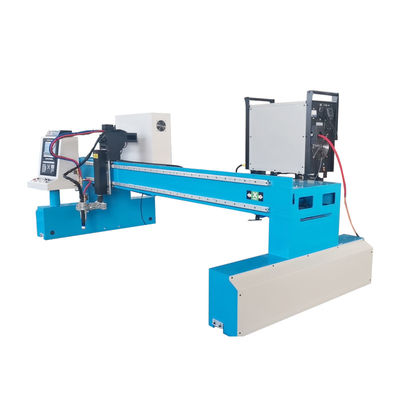

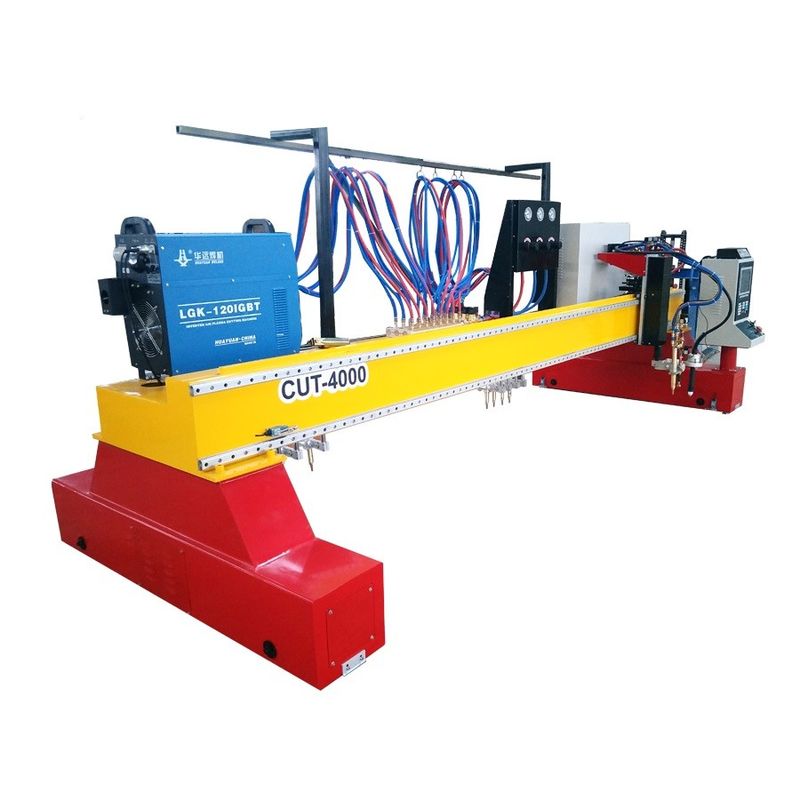

سطح المكتب باستخدام الحاسب الآلي آلات قطع البلازما PM2000 معدن الصلب العملاقة المحمولة

المعدن الصلب المحمولة العملاقة سطح المكتب باستخدام الحاسب الآلي آلة قطع البلازما لقطع شكل ورقة

1. الميزات الرئيسية:
1. اعتماد السويد ESAB ، شعاع KOIKE الياباني ، هيكل أنبوب مربع من خلال معالجة الإجهاد وأكسدة السطح ، بصلابة عالية ، قوة عالية ، مقاومة للتآكل ودقة تشغيل مضمونة.
2. يستخدم رافع شعلة القطع مقطورة كابل من نوع سلسلة القطر لضمان حماية أنابيب الهواء والأسلاك بشكل جيد.
3. يستخدم رافع العارضة المتقاطعة طريقة حركة مؤازرة رئيسية ومتعددة في اتجاه أفقي ، ويمكن تركيب ما يصل إلى 6 رافعات ، أي 6 مشاعل قطع ، كل رافع مزود بشعلة قطع وآلية رفع ؛
4. في الاتجاه الطولي ، باستخدام طريقة القيادة الثنائية ؛
5. تم تجهيز التكوين الطولي بحامل عالي الدقة ، وسكة سكة حديد مخصصة للخدمة الشاقة (سكة حديد 40) ، تعمل بموثوقية ودقة ، ويستخدم سطح العمل تقنية الطحن النهائية لضمان التشغيل السلس والدقة للماكينة.
2. التكوين القياسي:
نظام Shanghai Fangling F2300 CNC
تستخدم محاور X ، Y سكة توجيه خطية ، ومحور Z يستخدم لولبًا كرويًا
HIWIN الكرة اللولبية والقضيب المصقول بدقة 0.05 مم
نظام تشغيل واسع النطاق من النوع الثابت
اعتماد برنامج القطع FASTCAM / SMARTCUT CNC
اعتماد رأس القطع اليابانية Panasonic P80
المحور X مدفوع بمحركات مزدوجة ، المحور Y يحركه محرك واحد
شركة فرنسا شنايدر للكهرباء
معيار الأمان (2006/42 / EC)
3. نظام Shanghai Fangling F2300 CNC:
ما يصل إلى 45 مكتبة رسوم شائعة الاستخدام
التحجيم الرسومي والدوران والانعكاس
مصفوفة رسومية ومتداخلة ومتكررة
وفقًا لسمك اللوح الفولاذي ، يمكنه تلقائيًا تحديد السرعة في الزاوية ، مما يمنع بشكل فعال الاحتراق الزائد
التحويل بين النظام المتري والنظام البريطاني
تصحيح لوحة الصلب الرسومية
نظام الإحداثيات قابل للتخصيص
قابل للتخصيص IO
النسخ الاحتياطي للنظام والمعلمات ، الترقية عبر الإنترنت
قائمة تشغيل جميع اللغات الصينية / الأجنبية (الإنجليزية ، اليابانية ، الروسية ، الفرنسية ، لغة مخصصة أخرى) ، تبديل لوحة مفاتيح واحد
يمكن تحديد الخط والرقم
دعم قطع الحافة ، قطع الأوفست
مع انقطاع التيار الكهربائي ، وظيفة ذاكرة حماية نقطة التوقف
عرض رسومات تصنيع ديناميكي / ثابت ، تكبير / تصغير الرسومات ، تتبع نقطة القطع ديناميكيًا تحت حالة التكبير
دعم Wentai و TYPEIII و PM2000 وبرامج التعشيش الخاصة الأخرى
تخزين الملفات: قرص تخزين إلكتروني ، 1G
مساحة برنامج المستخدم: 1G
دقة التحكم: ± 0.001 مم
4. منظم الجهد القوسي:
منظم الجهد القوسي المحمول HP1201 ، مصمم لآلة القطع CNC المحمولة ، آلة القطع CNC العملاقة الخفيفة.
يمكن دمجها في لوحة الخزانة ، والتكامل الجيد ، والأسلاك البسيطة
تصميم جديد للعلامة التجارية ، استخدم SMT (تقنية Surface Mount) وتصميم أحدث رقاقة
يعزز بشكل شامل الموثوقية والقدرة على مقاومة التداخل ، مضيفًا مجموعة متنوعة من دوائر الحماية
شاشة الكريستال السائل ، وحالة العرض في الوقت الحقيقي والمعلمات ، بسيطة وبديهية
المدمج في "لوحة الجهد المعزول" ، يمكن أن تتطابق مع إدخال الجهد القوسي 1: 1 أو 50: 1
جهد القوس الذكي ، دقة التحكم ، السرعة اليدوية ، الحساسية التلقائية وغيرها من المعلمات القابلة للتعديل
وحدة تحكم شاملة يمكن دمجها مباشرة في آلة القطع ، وهيكل مضغوط كامل المواصفات ،
مجموعة جهد عالية الدقة ، محرك DC للتحكم PWM ، تشغيل سلس ، حساسية عالية
5. بندقية القطع باللهب:
الآلة كلها مصنوعة من الفولاذ عالي الجودة
اعتماد هيكل ضغط متساوي
القطر الخارجي لأنبوب الغلاف هو 30 مم و 32 مم
خمسة أطوال مختلفة لأنبوب الغلاف: 180 مم ، 250 مم ، 370 مم ، 450 مم
يمكن تثبيت الرف في أربعة أوضاع مختلفة (بغض النظر عن 90 درجة لكل موضع)
قابل للتطبيق على طرف القطع بضغط متساوٍ بسطح مخروطي 30 درجة
6. برنامج أستراليا FASTCAM (الإصدار القياسي):
برنامج FASTCAM الأسترالي (الإصدار القياسي) هو البرنامج القياسي ، أما بالنسبة للتداخل التلقائي والجانب المشترك ، فأنت بحاجة إلى تحديد SMARTNEST (إصدار خبير) أو FASTCAM (إصدار خبير) ، والذي يمكنه تحويل رسومات CAD أو رسومات الكمبيوتر إلى رمز G لقطع الأجزاء ، ستتم استعادة ملفات كود G إلى USB وإدخالها في آلة القطع ، ثم تقوم وحدة التحكم تلقائيًا بتحويل كود G إلى برنامج تقطيع.تم تجهيز هذا النوع من المنتجات بواجهة USB ملائمة لنقل البرنامج.قم بتعيين قيمة تعويض الشق في برنامج التداخل.برنامج البرنامج ZZ-TL (اختياري FASTCAM) هو نظام برمجة وتداخل أوتوماتيكي قائم على AutoCAD ، مصمم لجميع أنواع آلات القطع CNC ، يمكن أن يساعد المستخدمين على الرسم والبرمجة والتعشيش إلى أقصى حد ، ليس فقط سهل التشغيل ، ولكن تجلب أيضًا فوائد اقتصادية واضحة للمستخدمين.
- طريقة الرسم: الاستفادة من وظيفة الرسم القوية في AutoCAD لرسم الأجزاء والتداخل ومن خلال معالجة بيانات ملفات DXF و DWG ؛إنشاء رموز القطع اللازمة تلقائيًا.
- عملية القطع: يمكن أن تكون نقطة القطع من الزاوية أو الحافة ؛طريقة القطع يمكنك اختيار قطع دائري أو خطي ؛يمكن لوظيفة تعويض الشق حساب مسار القطع الفعلي ؛يمكن ضبط مسار واتجاه القطع حسب الرغبة.
- يعني التعشيش: استنادًا إلى التشغيل المجاني لبرنامج AutoCAD على رسم الأجزاء ، مثل الترجمة ، والتناوب ، والنسخ المتماثل ، والانعكاس ، والقياس ، والمصفوفة ، وما إلى ذلك ، يمكن تكبير التعشيش من أجل المعالجة الدقيقة من خلال تقنية تشغيل النافذة.
- محاكاة الشاشة: يمكن محاكاة مسار معالجة القطع الفعلي على الشاشة ، ومحاكاة عملية القطع ، ويمكن التكبير ، والتحرك بشكل تعسفي.
- يدعم برنامج التداخل الذكي R12 و R13 و R14 و A4 و 2002 و 2004 و 2005 و 2007 وإصدارات أخرى من AutoCAD.
